Schutzbleche Mudguard KTM Macina Kapoho

[Human67]

Glück Auf aus dem Pott,
Bin neu hier und habe gleich eine Frage.
Ich möchte an meinem MTB KTM Macina Kapoho 7972 2023 klein Schutzbleche befestigen, am besten an Orginal Befestigungspunkten. Hat das schonmal einer von euch gemacht und wenn ja welche Bleche Mudguards habt ihr.

Mfg Frank



[Charly1311]

Hallo Frank,
Ich hole den Beitrag noch einmal hoch.
Habe seid einigen Wochen das gleiche Bike und das gleiche Problem vorne.
Ich wollte das Original XXL Schutzblech verbauen, leider fehlt an der OEM Version der Fox 36 Float Rythm diese Entlüftungspunkte wo das Schutzblech ebenfalls befestigt wird.

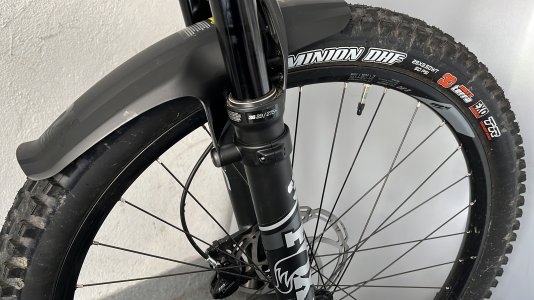

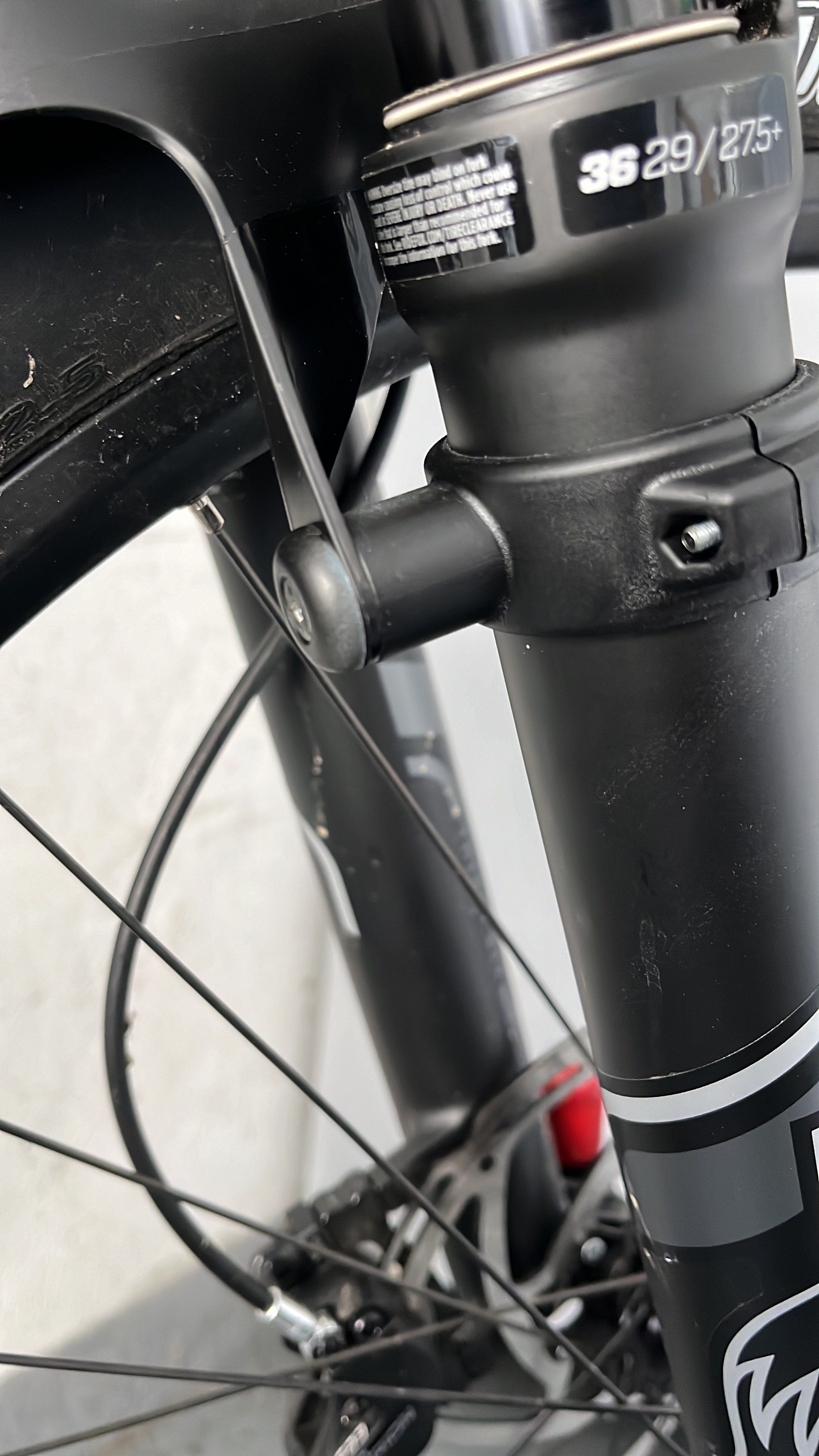

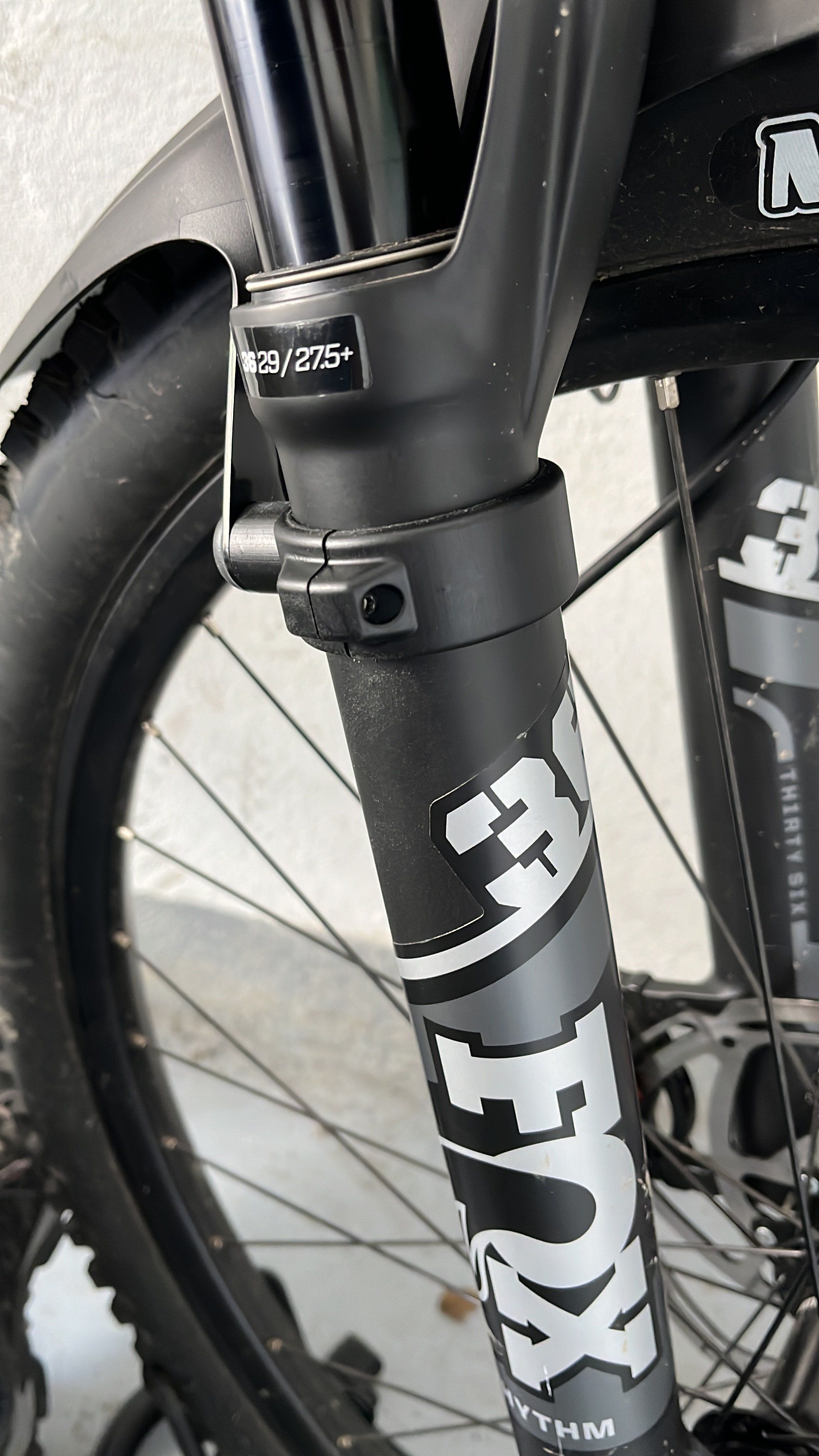

Geholfen hat mir CAD und ein 3 D Drucker.
Viele Grüße
Karl-Heinz



[rogerdubois]

Du müsstest oben im Bogen zwei Schraubgewinde haben. Aber da geht dieser schöne Guard halt nicht dran. Sieht gut aus, prima Lösung.



[Charly1311]

Du müsstest oben im Bogen zwei Schraubgewinde haben. Aber da geht dieser schöne Guard halt nicht dran. Sieht gut aus, prima Lösung.

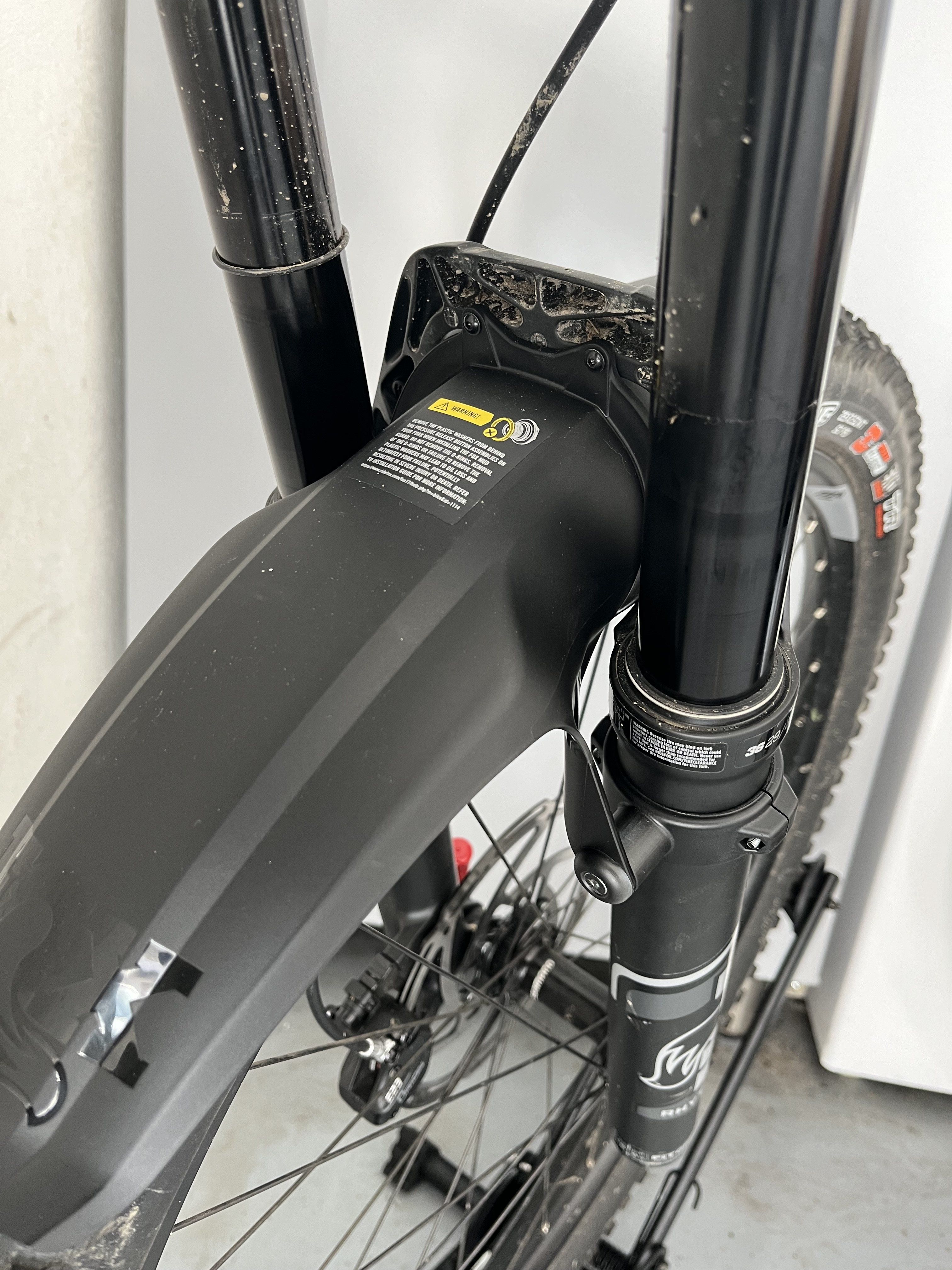

Hi, auch oben im Bogen ist er befestigt, mit den 2 Gewinden, die Schrauben lagen dabei.

Viele Grüße Karl-Heinz



[rogerdubois]

Die anderen Guards nehmen nur diese 2 Schrauben und dann heissts Kabelbinder, weil alleine reicht das nicht.

Gibts diese gedruckten Teile irgendwo zu kaufen?



[Charly1311]

Die anderen Guards nehmen nur diese 2 Schrauben und dann heissts Kabelbinder, weil alleine reicht das nicht.

Gibts diese gedruckten Teile irgendwo zu kaufen?

Hi,
nein, die gibt es nicht zu kaufen, habe ich konstruiert und ausgedruckt.
Passen nur an die 36 Fox Float Rythm.
Viele Grüße
Karl-Heinz



[Charly1311]

Hi zusammen,

STL Datei kann ich zu Verfügung stellen, falls jemand einen Drucker im Zugriff hat.
Viele Grüße
Karl-Heinz



[Lokfuehrer]

Top Idee und Ausführung! So etwas gefällt mir!



[Human67]

Sieht echt geil aus... schade das ich keinen 3D Drucker habe.

Glück Auf Frank



[Teacher68]

Kannst du mir die Datei zum Druck der Halter schicken?



[Teacher68]

Hi zusammen,

STL Datei kann ich zu Verfügung stellen, falls jemand einen Drucker im Zugriff hat.
Viele Grüße
Karl-Heinz

Würdest du mir bitte die Datei zukommen lassen? Finde die Lösung top und mein Sohn hat einen Drucker.
Dankeschön vorab ...



[Charly1311]

Kannst du mir die Datei zum Druck der Halter schicken?

Ja, kann ich machen.
Dauert ein paar Tage.

Viele Grüße

Karl-Heinz



[Teacher68]

Ja, kann ich machen.
Dauert ein paar Tage.

Viele Grüße

Karl-Heinz

Kein Problem, mein Kapoho 7972 bekomme ich auch erst in zwei Wochen. Freu mich schon drauf ...
Danke für deine Mühe. Wer noch Drucke braucht, kann gerne meinen Junior fragen!



[Charly1311]

Würdest du mir bitte die Datei zukommen lassen? Finde die Lösung top und mein Sohn hat einen Drucker.
Dankeschön vorab ...

Wie schon geschrieben, sende ich Dir die zu.
Ich nehme mal an, das dein Sohn einen Filament Drucker hat, da weiß ich nicht ob die so gut werden, weil die Bohrung und die Sechskante für die Muttern sehr klein sind.

Viele Grüße
Karl-Heinz



[Teacher68]

Der einen solchen, aber auch als Doktorant Zugriff auf einen in der Uni und ich auf einen in der Berufsschule. Denke Genauigkeit wird irgendwo schon passen. Wir testen einfach mal alle



[GFAP69]

Moin, welches Maß haben diese Schrauben

Hi, auch oben im Bogen ist er befestigt, mit den 2 Gewinden, die Schrauben lagen dabei.

Viele Grüße Karl-Heinz

Moin, welches Maß haben diese Schrauben



[Charly1311]

Hi,

die Schrauben oben im Bogen sind mir nicht bekannt, da die beim Schutzblech dabei waren. Auch die Löcher waren schon in der Gabelbrücke.

Viele Grüße



[GFAP69]

Moin,

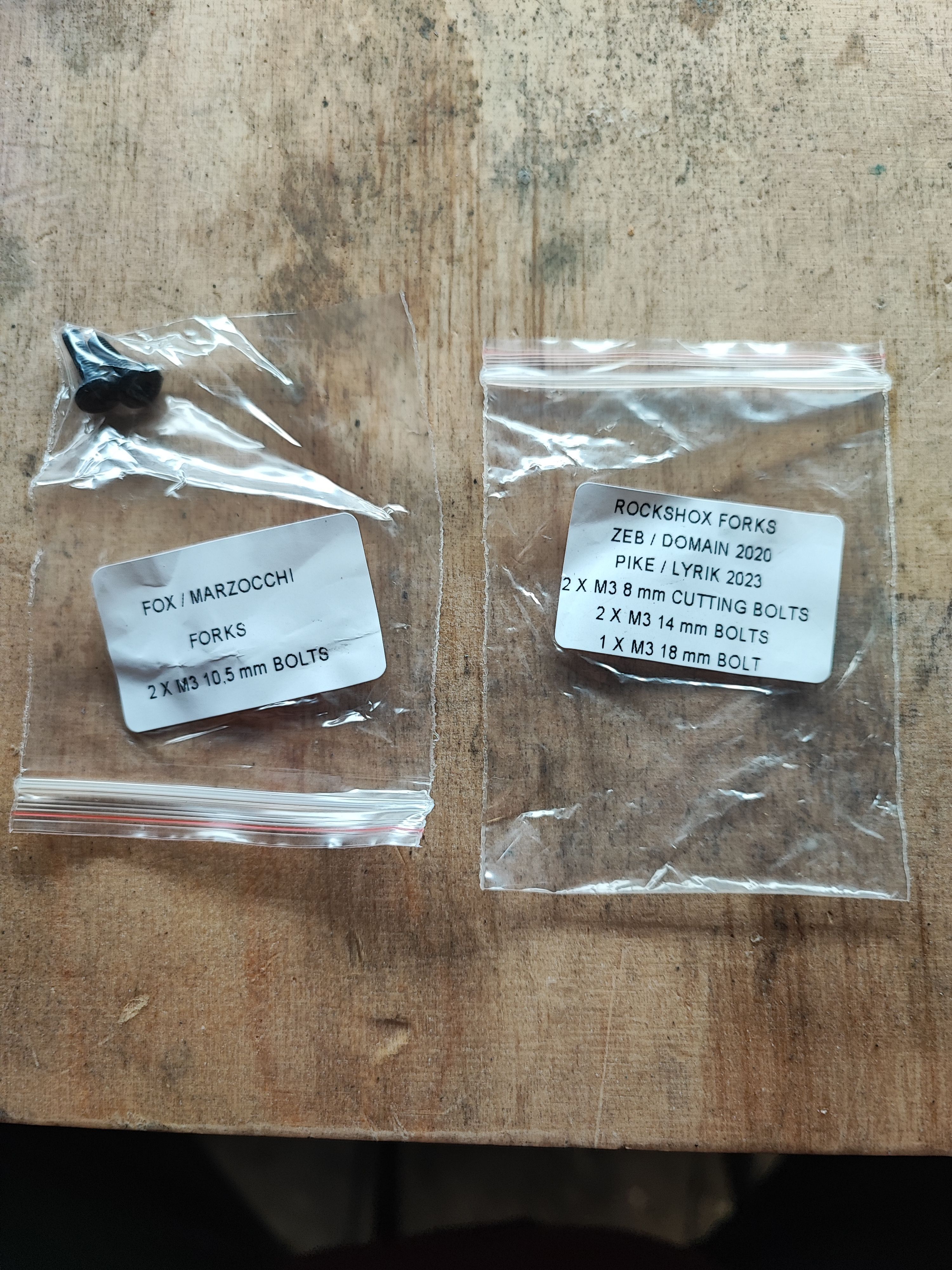

hier die Antwort z den Schrauben.
