Bremsscheiben Design vs. Funktion

Tirolbiker63 schrieb:
ich hab nur kurz mit MAGURA getestet, Shigura (XT Hebel) fand ich deutlich besser als mit den Magura Gebern
Zum Vergrößern anklicken....
Die Erfahrung kann ich teilen, habe letztes Jahr schon das Rad von meiner Freundin auf MT5XT umgebaut. Der Druckpunkt ist wesentlich knackiger und die Power ist super.

Wenn die 220er Lewis tatsächlich 16,5mm Reibringbreite haben wären die eine gute Option.

Geht 2,3mm mit frischen Belägen im MAgura Sattel? Könnte eng werden befürchte ich.


Anzeige

Re: Bremsscheiben Design vs. Funktion
Ich bin auch von der MT5 auf die XT gewechselt. Lief bei mir nie wirklich rund, jeder Kombi hat gestottert.
Nun hab ich mir auch die BS XT Scheibe mit Galfer Belag in schwarz gegönnt und bin gespannt wie gut es läuft.
Hat jemand die Kombi BS XT Scheibe mit Shimano Resin N03 und kann berichten?

Rakedo schrieb:
Die Erfahrung kann ich teilen, habe letztes Jahr schon das Rad von meiner Freundin auf MT5XT umgebaut. Der Druckpunkt ist wesentlich knackiger und die Power ist super.

Wenn die 220er Lewis tatsächlich 16,5mm Reibringbreite haben wären die eine gute Option.

Geht 2,3mm mit frischen Belägen im MAgura Sattel? Könnte eng werden befürchte ich.
Zum Vergrößern anklicken....
die dicken Scheiben gehen bei MT5 sogar eher noch leichter rein als bei meinen MT520

vom Innenraum ist wenig Unterschied
man braucht im Prinzip ja nur 2,3mm (Scheibe) + 8mm (Belag) + Originalrückzugsweg
man muß aber berücksichtigen dass die Kolben trotz komplett zurück drücken wieder durch die Quadringspannung etwas nach aussen gehen (so um 0,1-0,3mm) , die Magura MT5 bekommt man ziemlich gut
zurück da sie wenig Lichtspalt hat (um 0,15mm) und daher nach zurück drücken wenig nach aussen federt, weiteres sind die Magura Beläge eher dünner und es gibt keine Spange

Innenraum
Sram Guide 11,2mm (kann mit 2,3mm Scheiben knapp werden wenn die Kolben nicht leichtgängig sind)
MT5 11,4mm
MT520 11,6mm

vom Schlitz her gesehen ist die MT5 sogar etwas breiter als meine MT520 (mehr wie 3,2mm brauchts aber nicht)
Sram Guide 4mm
MT5 3,5mm
MT520 3,2mm

ich müßte die Lewis 220 bald bekommen (wurde bereits versendet) , ich schau dann wie breit sie ist und ob das Lochdesign auch ganz nach innen reicht

Lg Tirolbiker63

Zuletzt bearbeitet:

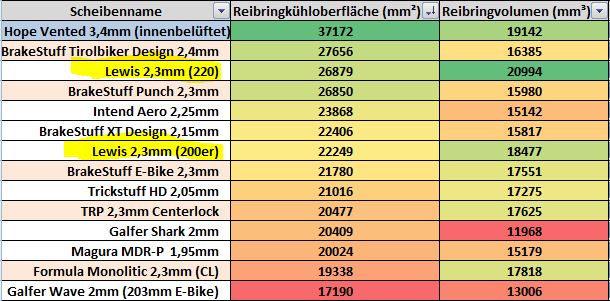

zumindest von den Reibringwerten schauen die Lewis Scheiben sehr gut aus
und sie bringen im Gegensatz z.B. der Shark oder Wave auch enorm viel Masse mit

die 220mm Lewis Scheibe erreicht durch den grösseren Reibringdurchmesser (220mm) und den sehr breiten Reibring (16,5mm) ~ die Kühloberfläche einer 203er BS Punch

die 203er Punch hat dafür mehr Löcher und eine optimale Verteilung der Löcher

Lg Tirolbiker63



Zuletzt bearbeitet:
Ich hatte bei Bernd (La Strega Custom Bike) vor kurzem auch mal angefragt, wegen der Fragen hier, aber erst nur ein Nein dazu bekommen.
War dann aber mit der Zeit dann wohl doch mehr Nachfrage als sie gedacht hatten 😉
Erwähnen sollte ich vielleicht noch dass die Lewis-Scheiben (absichtlich oder nicht?) einen Bohrungsdurchmesser an den Befestigungbohrungen von 6mm haben.
Daher werden sie zukünftig mit speziellen Schrauben mit nem Bund ausgeliefert, damit man sie ordentlich zentriert bekommt. Ist sonst etwas nervig, wie ich gestern bemerkt hab 🙄

Tirolbiker63 schrieb:
hab da noch eine Info im gelben Forum gefunden

Link

Lg Tirolbiker63
Zum Vergrößern anklicken....

Hatte dort die Tage auch wegen 203mm Scheiben nachgefragt und diese Antwort bekommen:

Hi Marc,

No we will keep the Rotors at 200mm only. The solution would be to get a new brake mount specified for 200mm discs.

Additionally you can also consider to upgrade to 220mm rotors as this also will need a new mount and give you additional performance benefits.

Chris
International Sales Manager

https://LEWISTECH.STORE
[email protected]

Saulreaver schrieb:
Hatte dort die Tage auch wegen 203mm Scheiben nachgefragt und diese Antwort bekommen:

Hi Marc,

No we will keep the Rotors at 200mm only. The solution would be to get a new brake mount specified for 200mm discs.

Additionally you can also consider to upgrade to 220mm rotors as this also will need a new mount and give you additional performance benefits.

Chris
International Sales Manager

https://LEWISTECH.STORE
[email protected]
Zum Vergrößern anklicken....
ein Downgrade auf 200mm kommt bei mir nicht in Frage (ist dann eher was für Sram Fahrer)

ich mag die mit geschraubten +20mm Adapter nicht, und die Lochverteilung ist bei der 200er Scheibe deutlich schlechter (200er 168 Löcher / 220er 342 Löcher) da wäre auch eine BS XT besser (225 Löcher) und die mögliche Abnutzung ist bei BS wesentlich höher (die 203er hat auch etwas mehr Durchmesser und ist etwas breiter als die 200er Lewis)
nebenbei hab ich noch 2 ausgezeichnete 203er Punch

interessanter für einen Test ist für mich die 220er (starker massiver Anker für vorne für meine extrem langen Abfahrten) die Lochverteilung ist da ziemlich gut (342 Löcher im optimalen Durchmesser), der +40mm Adapter geht separat zum Verschrauben, und sie ist sehr steif gebaut (meine WP neigen ja vorne zum schengeln)

nebenbei wäre die 16,5mm breite 220er Lewis ev. auch etwas für die Magura Fahrer (kann ich mal mit MT5 und auch mit Shigura Konfiguration testen)

Lg Tirolbiker63

Zuletzt bearbeitet:
Schlechtwetterprogramm

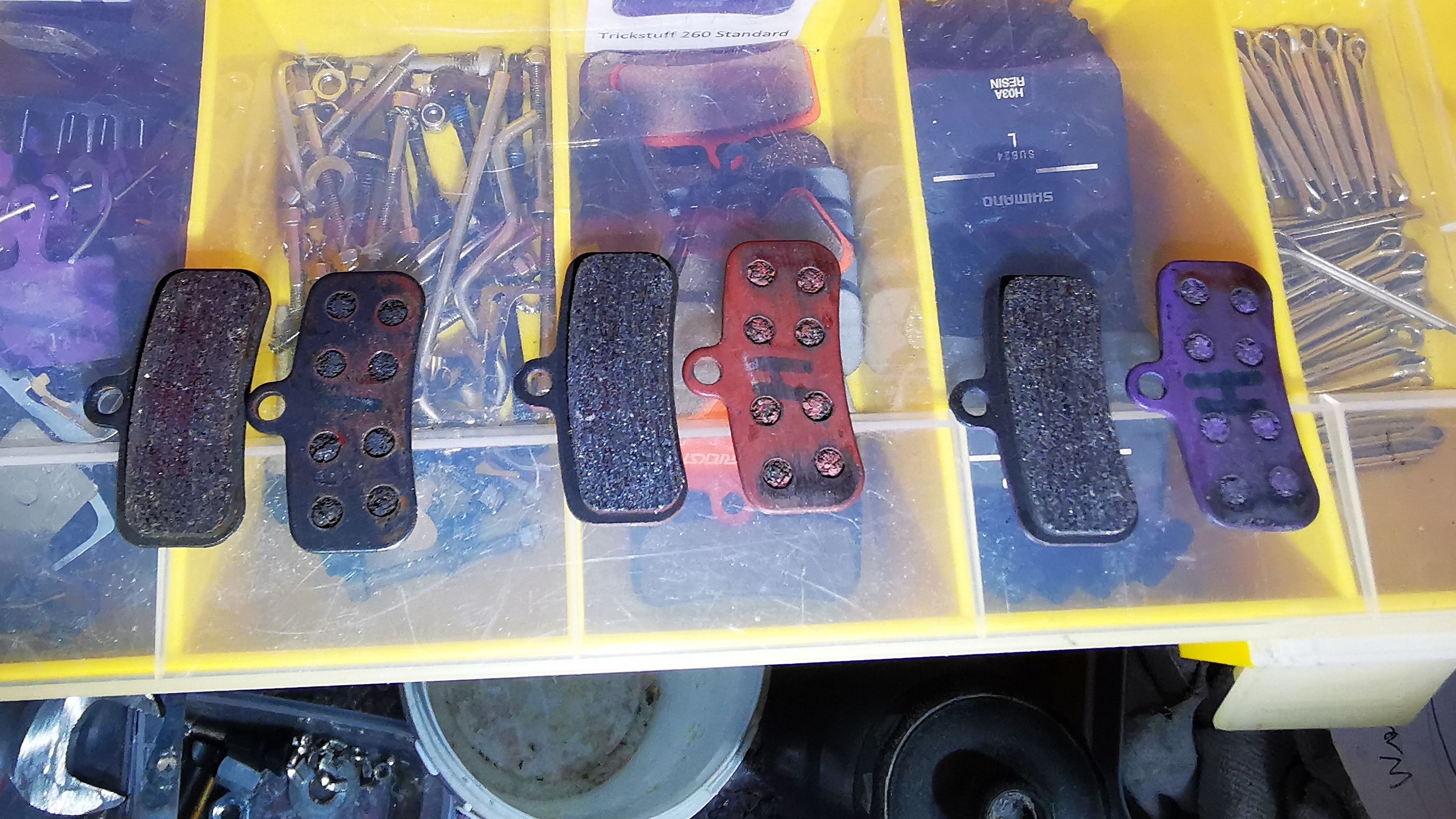

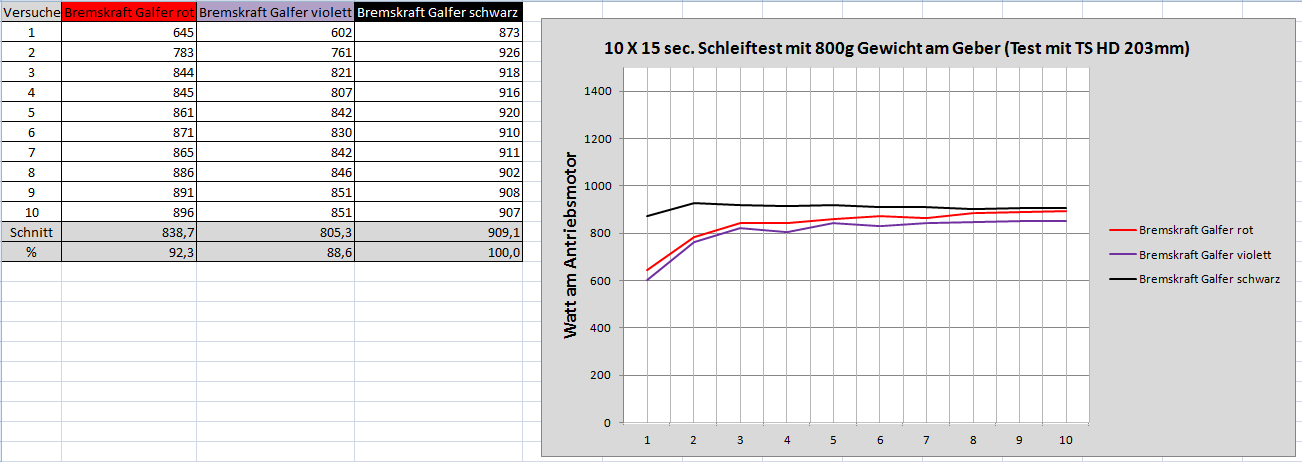

hab heute mal einen Test nur mit Galfer Beläge gemacht (schwarz, rot, violett)

hab diesmal eine TS HD verwendet (203er) weil diese schneller warm ist wie meine BrakeStuff Scheiben
alle Beläge wurden vorher plan angeschliffen und dann richtig gut eingebremst, und die Beläge waren ~ gleich dick, der Bremssattel und die Beläge wurden danach mit Druckluft wieder runter gekühlt, danach 10 Bremsversuche mit 800g Gewicht am Geber (15sec. lang) , ich hab absichtlich keinen Servowavegeber verwendet (alten BL-M615) dazu einen neuen MT520 Bremssattel

die angezeigte Motorstromaufnahme (Watt) hab ich bei jedem Versuch notiert und in eine Excel Tabelle eingetragen

der Versuch zeigt dass der schwarze Galfer Standard (Performance) schneller auf hohe Power kommt und auch die höchste Power hat, danach kommt der rote Galfer, und am schwächsten ist der violette Galfer

Galfer schwarz 100%
Galfer rot 92,3%
Galfer violett 88,6%

Lg Tirolbiker63

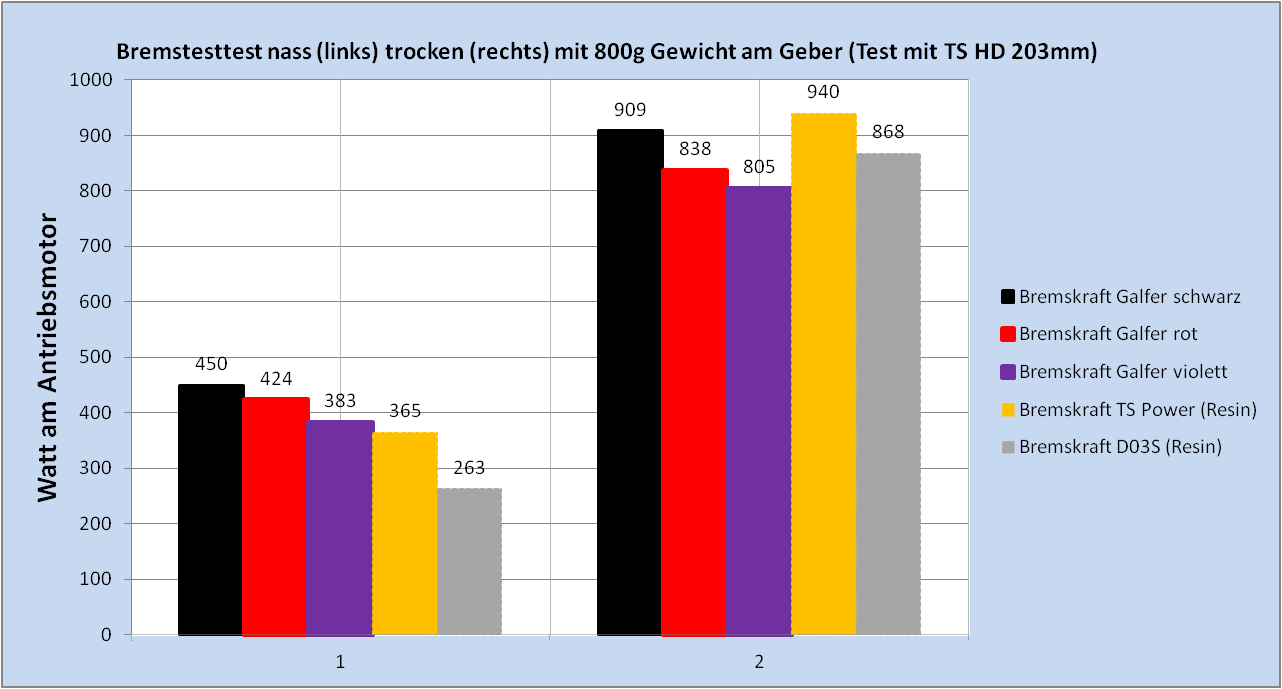

Ergänzung Nasstest (der Bremssattel wurde beim Test mit Wasser geflutet)

Zuletzt bearbeitet:
Ich habe aktuell die grünen Galfer am VR mit Shimano 4 Kolben + RMT-MT900 203mm.
Nach 2500km sind die Beläge jetzt quasi runter und trotz der "besten Power" stört mich die hohe Kraft bei der 1. wirklich harten Bremsung - teilweise habe ich den Habel fast mit am Griff.

Daher finde ich Deine Grafik interessant, wie sich die Bremsen im Kalten verhalten ...

Wollte jetzt auf Punch Disc von BS mit 2,3mm wechseln und da dann ggf. auch mal nach anderen Belegen schauen. Habe hier nicht viel Berg oder Dauerbremsungen, aber bei 1. plötzlichen Bremsen sollte sofort alles da sein.

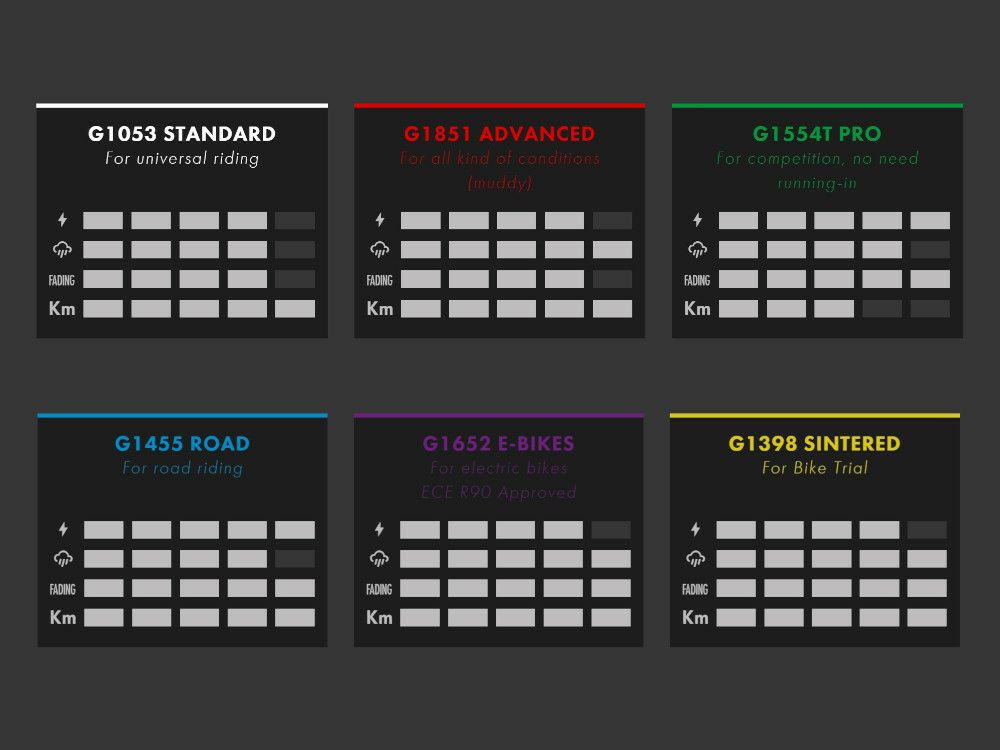

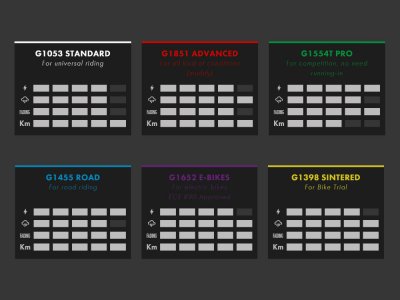

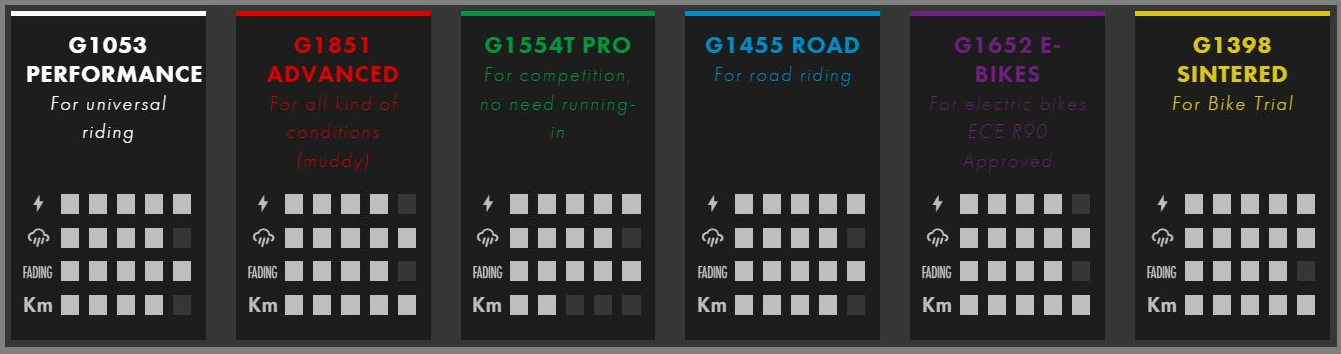

Die Galfer Grafik gibt es auch in anderen Varianten. Welcher glaubt man den nun?


Anhänge

  • galfer-bremsbelaege-standard-fuer-shimano-4-kolben-saint-zee-xtr-xt-slx-deore-schwarz~6.jpg
    galfer-bremsbelaege-standard-fuer-shimano-4-kolben-saint-zee-xtr-xt-slx-deore-schwarz~6.jpg
    122,5 KB · Aufrufe: 126
Stefan H. schrieb:
Daher finde ich Deine Grafik interessant, wie sich die Bremsen im Kalten verhalten ...
Zum Vergrößern anklicken....
ich werd das auch noch mit anderen Belägen testen

Stefan H. schrieb:
Die Galfer Grafik gibt es auch in anderen Varianten. Welcher glaubt man den nun?
Zum Vergrößern anklicken....
für mich ist die neue plausibler, ich hab bisher 2 Messungen gemacht, und immer war der schwarze Galfer spürbar stärker wie der violette, die Belagstruktur ist beim violetten deutlich gröber und sie klingen tlw. etwas kratziger

die roten liegen dazwischen und dürften etwas mehr für nasse Bedingungen optimiert sein

Lg Tirolbiker63

da ist ja allerhand verschiedenes Zeug drinnen

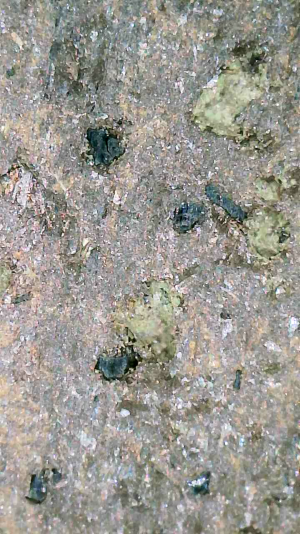

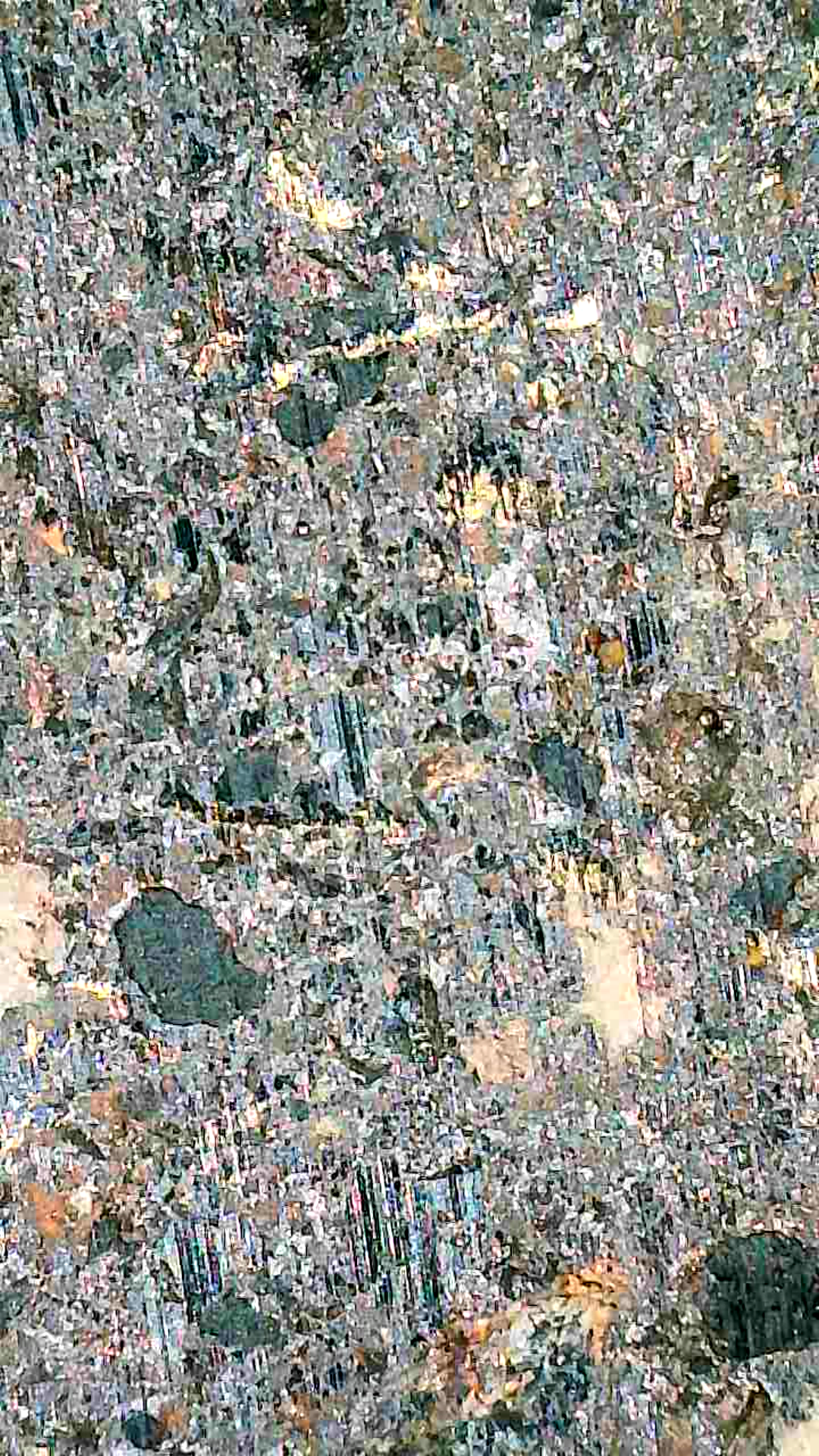

Galfer schwarz (feinere Struktur)

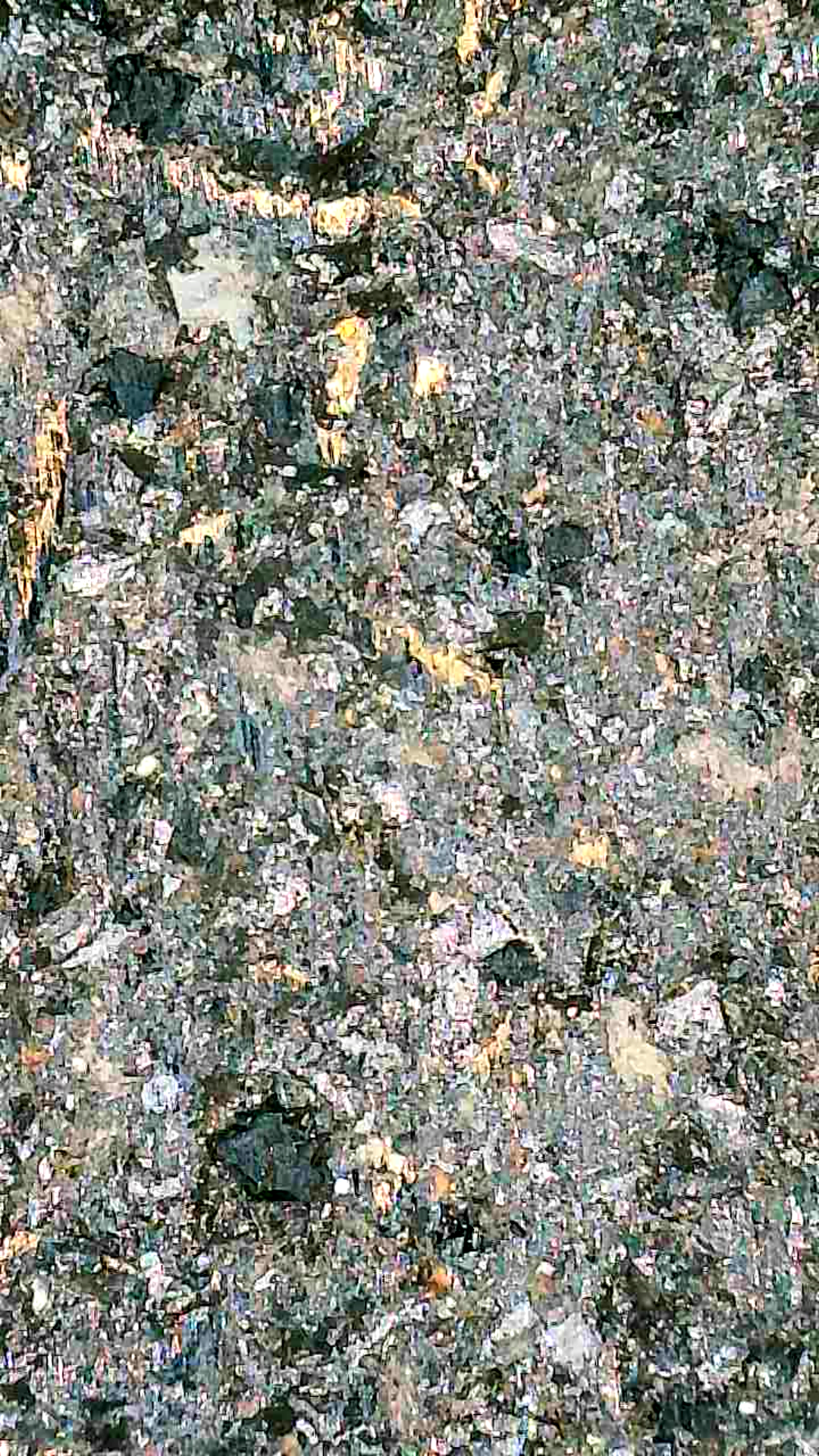

Galfer rot

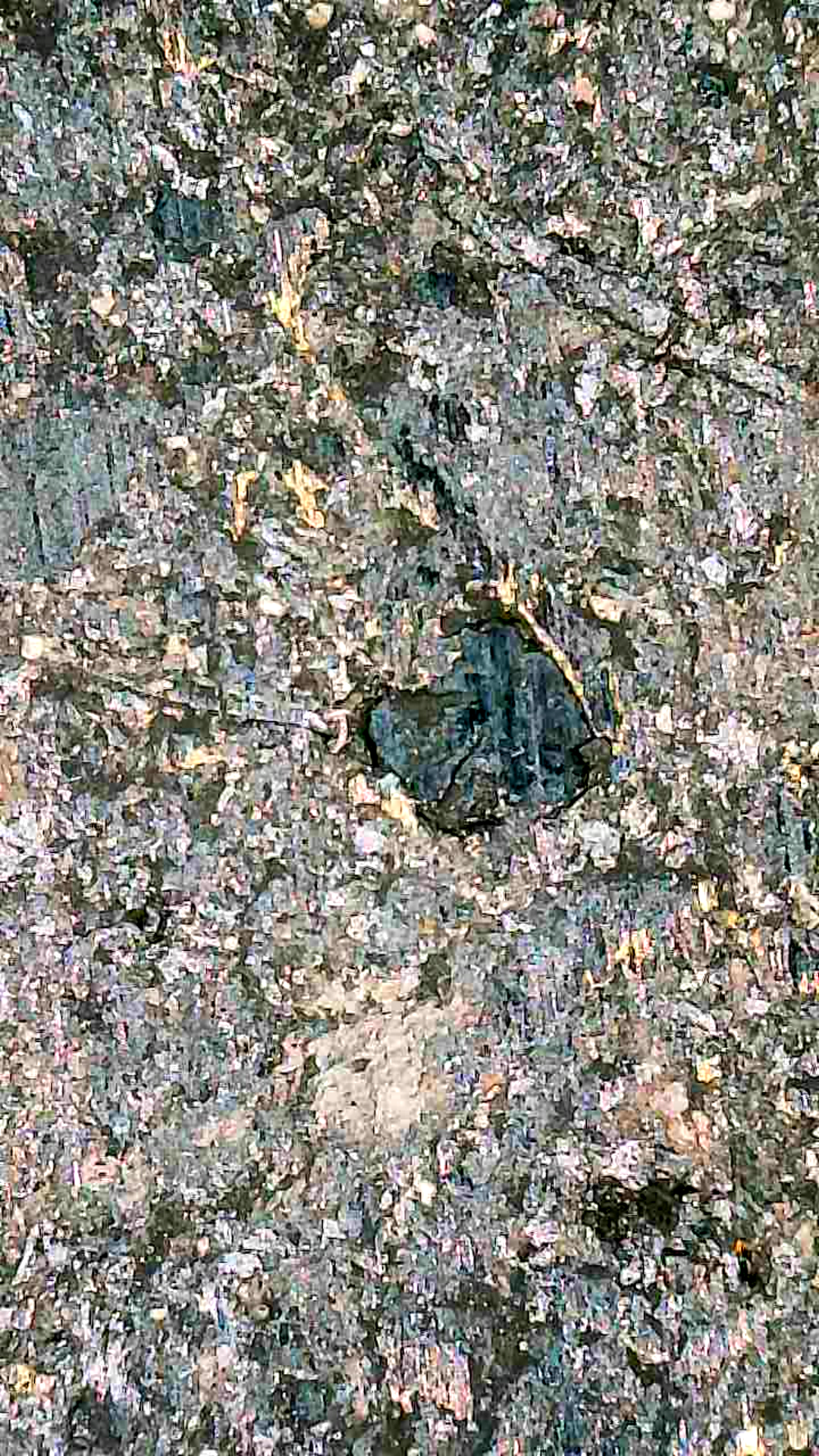

Galfer violett (grobe Struktur)

Tirolbiker63 schrieb:
Schlechtwetterprogramm

hab heute mal einen Test nur mit Galfer Beläge gemacht (schwarz, rot, violett)

hab diesmal eine TS HD verwendet (203er) weil diese schneller warm ist wie meine BrakeStuff Scheiben
alle Beläge wurden vorher plan angeschliffen und dann richtig gut eingebremst, und die Beläge waren ~ gleich dick, der Bremssattel und die Beläge wurden danach mit Druckluft wieder runter gekühlt, danach 10 Bremsversuche mit 800g Gewicht am Geber (15sec. lang) , ich hab absichtlich keinen Servowavegeber verwendet (alten BL-M615) dazu einen neuen MT520 Bremssattel

die angezeigte Motorstromaufnahme (Watt) hab ich bei jedem Versuch notiert und in eine Excel Tabelle eingetragen

der Versuch zeigt dass der schwarze Galfer Standard (Performance) schneller auf hohe Power kommt und auch die höchste Power hat, danach kommt der rote Galfer, und am schwächsten ist der violette Galfer

Galfer schwarz 100%
Galfer rot 92,3%
Galfer violett 88,6%

Lg Tirolbiker63

Anhang anzeigen 66909

Anhang anzeigen 66911
Zum Vergrößern anklicken....
Toll, vielen Dank für die Mühe. 🙏

Habe eh schon zu schwarz für meine neue Lewis Bremse tendiert, jetzt wird bestellt.

Edit:
Ich finde es übrigens beeindruckend, dass dein Messaufbau die Grafik von Galfer widerspiegelt. 👍

Zuletzt bearbeitet:

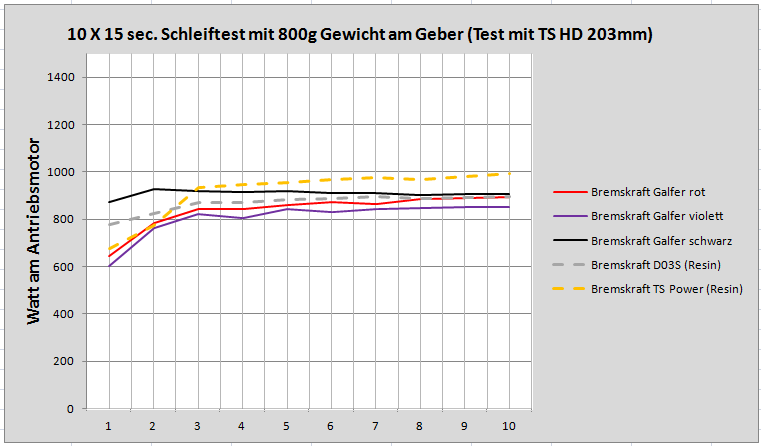

hab jetzt noch 2 Resinbeläge beim Test dazu genommen

der D03S funktioniert auch sehr gut, am stärksten ist der TS Power (das war zu erwarten) er braucht aber auch erst einige Bremsungen bis er voll da ist, dafür wird er bei mehreren Bremsungen eher noch etwas stärker

am linearsten und mit sehr guter Power ist der schwarze Galfer (zumindest beim Test mit der TS HD)

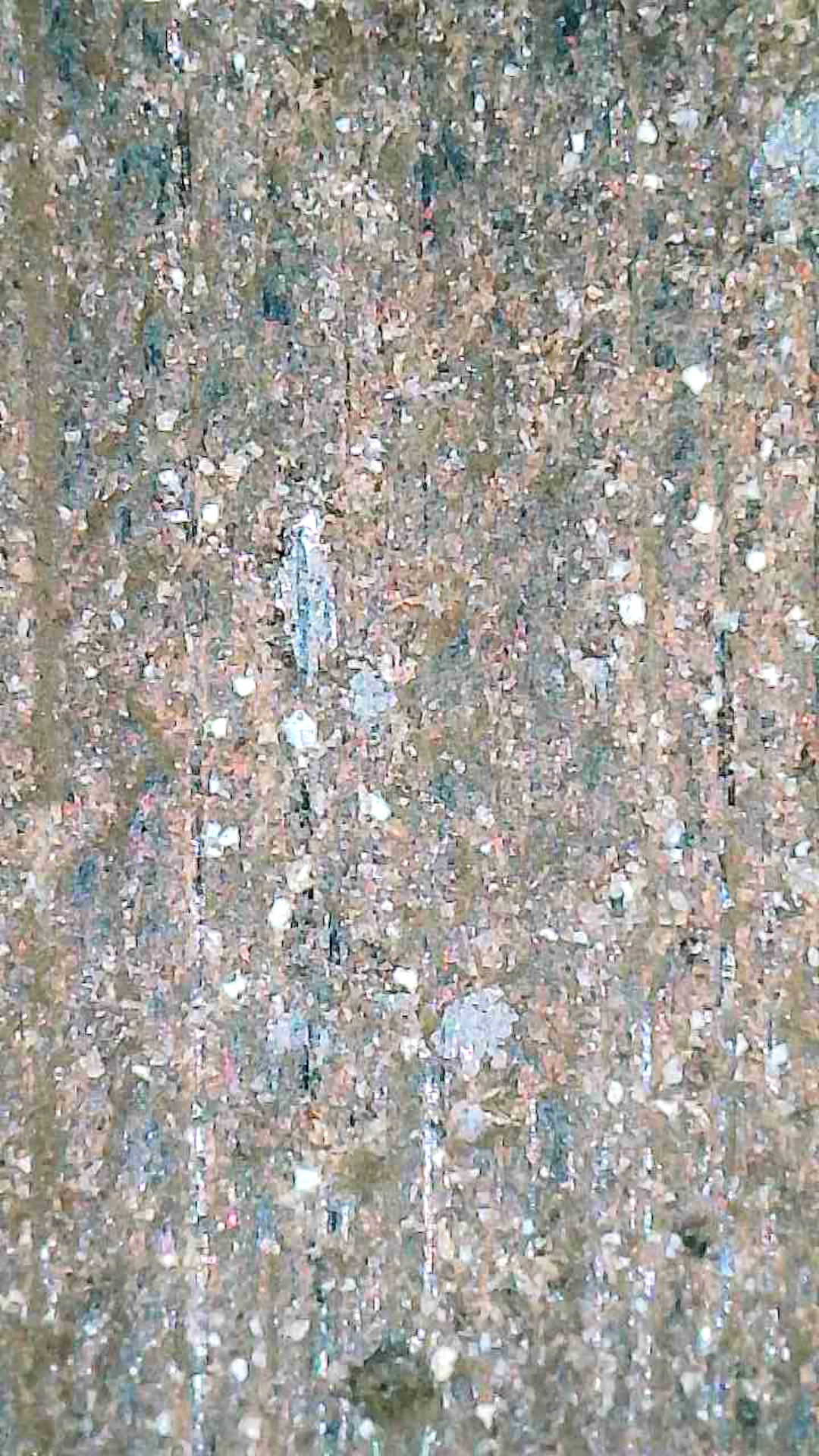

D03S Resin (Shimano) eher feine Struktur
TS Power (Resin) , sehr feine Struktur

Zuletzt bearbeitet:
