Bremsscheiben Design vs. Funktion

Ich habe bezüglich meines penetranten quietschen mit den schwarzen Galfer Belägen nochmals alles auseinandergebaut, gereinigt,Beläge angeschliffen, eingebremst jedoch ohne Erfolg. Bremspower ist gut, Geräuschentwicklung eine Katastrophe. Habe nun auf Shimano Organisch gewechselt, die sind unauffällig und auch die alten Grünen und Lila Galfer sind geräuschlos beim Bremsen.
Habe ich einfach eine unglückliche Kombi aus Shinano Mt800 Scheibe und Galfer Schwarz erwischt, oder sind die schwarzen Galfer noch nicht korrekt eingebremst nach 30 Bremsvorgängen oder kann ich einfach von Haus aus verunreinigte Beläge erwischt haben?
Wäre über Anregungen sehr dankbar.

Bei mir das selbe, schwarz und grün laufen sehr rau und kratzig bei mir. Nur der rote läuft ruhig.
Mir ist aber aufgefallen, wenn ich die Bremse mehr schleifen lasse, der grüne ruhiger wird jedoch nach einer harten Bremsung das selbe Spiel von vorne anfängt.

wird wohl auch viel von der Scheibe abhängen, die BS Punch ist da sehr ruhig mit den schwarzen Galfer auf meiner Shimano Anlage

die Shark mit MT5 ist eher aggressiv, da haben mir die Galfer Beläge (grün und schwarz) nicht gefallen, aber sie hatten gute Power

Lg Tirolbiker63

da ich bei steilere Strecken vor allem mit H03A Belag immer problemlos durch komme, hab jetzt noch einige Detailmessungen zwischen Galfer schwarz, D03S (Standardbelag) und H03A (mit Kühlfinnen) gemacht

Test mit Shimano Anlage MT520 mit alten Bl-M615 Gebern und einer TS-HD (203er)

die Leistungsdifferenz habe ich mit 15 Bremsungen mit fixem Gewicht gemessen (800g am Geber), um die Belagtemperatur zwischen Stahlträgerplatte und Aluträgerplatte mit Kühlrippen zu erfassen, habe ich Sensoren direkt in den Belag versenkt und zusätzlich eine Gebläsekühlung dazu geschalten (Föhn), die Messung erfolgte dann mit gut eingeschliffenen Belägen gemischt (links H03A rechts D03S)

obwohl der D03S und der H03A nur andere Trägerplatten haben (sonst gleicher Reibkuchen), ist der H03A insgesamt stärker da er wesentlich länger im optimalen Temperaturbereich bleibt, und in die kritische Zone gar nicht hinein kommt

mit normaler Stahlträgerplatte geht die Belagtemperatur relativ schnell in höhere Temperaturbereiche in der der Belag weniger Leistung bringt (und hat dann auch wenig Reserven bei starker Belastung oder Steilstücke)

aus vergangenen Temperaturmessungen hat sich gezeigt dass die Beläge besonders im Bereich um 100-125°C besonders gut arbeiten, die Kühlfinnen halten diesen Temperaturbereich besonders lange!

Lg Tirolbiker63

Messungen

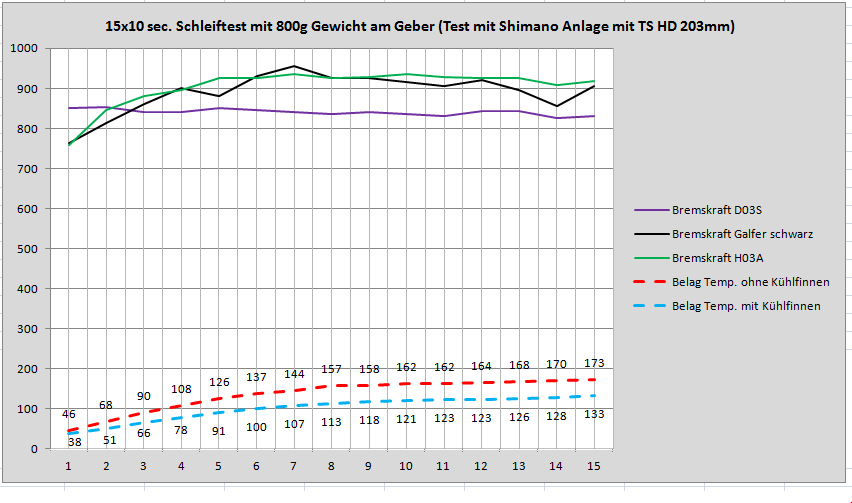

optimaler Temperaturbereich grün markiert (mit Kühlfinnen ist der Belag wesentlich länger in diesem Bereich)

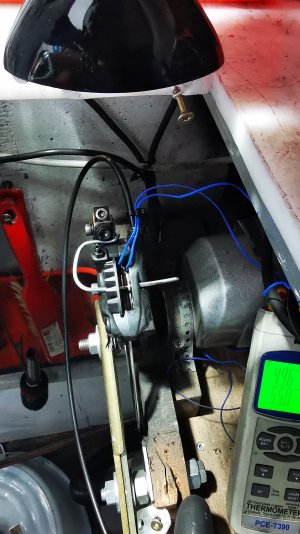

Versuchsaufbau, Sensoren im Belag
Kühlgebläse (simuliert Fahrtwind)

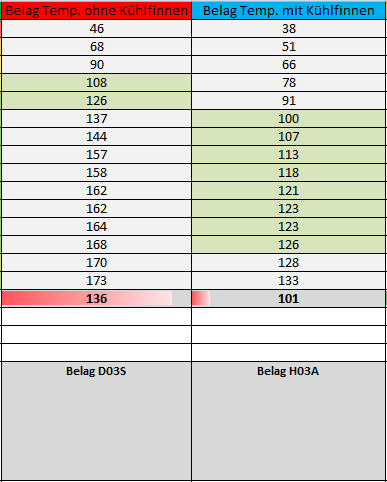

Einbremsphase (46K Differenz) Beläge D03S und H03A gemischt montiert

Zuletzt bearbeitet:
@Tirolbiker63
Danke herzlichst für die Messungen.
Ich sehe auf der Grafik keine wirklich signifikante Abnahme der Bremskraft bei über 130 Grad beim D03S Belag. Woran machst Du Deine Aussage fest, dass der Belag oberhalb ca 125 Grad nixht mehr optimal arbeitet? Selbst bei der 162 Grad Messung ist der Bremswert noch auf dem Niveau des 126 Grad Werts.

Vor etwa 20 Jahren habe ich viele damals erhältliche Beläge "unsachgemäss" gequält, um ihre Hitzetoleranz / Fadingstabilität zu testen. Nach dem Einbremsen bremste ich auf sehr grossem Gefälle nur vorne und machte die Bremse jeweils nur kurz auf, um den Druckpunkt stabil zu halten. Die meisten Beläge zeigten schon relativ schnell eine deutlich spürbare Abnahme der Bremsleistung.
Mit grossem Abstand am besten punkto Fadingstabilität schnitt der semimetallische Alligator ab, der zudem auch eine deutlich höhere Lebensdauer hatte als andere organische Beläge und auch die Scheibe in Sachen Verschleiss schonte - dafür machte er gerne gluckernde Geräusche unter Last.

Wenn man Beläge nutzt, die erst bei hohen Temperaturen zu faden beginnen, dann muss man weder eine extra grosse, noch extra dicke oder schwere Scheibe fahren, es sei denn, man ist vom Gewicht und der Fahrweise her im oberen Bereich und dann hat man mehr Reserven.

Aber Deine Versuche sind wirklich sehr informativ und sagen einiges aus.
Danke für diesen Riesenaufwand

Evtl sind die Kurven für den Zusammenhang zw Temperatur u Bremskraft der einzelnen Beläge von einer anderen Testreihe?
Bei kombinierter Messung mit dem einen Belag links u dem anderen rechts kann man ja keine Rückschlüsse ziehen, welcher der beiden Beläge wieviel Bremswirkung beigetragen hat.

Hoschy78 schrieb:
Evtl sind die Kurven für den Zusammenhang zw Temperatur u Bremskraft der einzelnen Beläge von einer anderen Testreihe?
Bei kombinierter Messung mit dem einen Belag links u dem anderen rechts kann man ja keine Rückschlüsse ziehen, welcher der beiden Beläge wieviel Bremswirkung beigetragen hat.
Zum Vergrößern anklicken....
ja, das waren unterschiedliche Testreihen

nur für die Temperaturkurven wurden die Beläge gemixt, damit möglichst keine anderen Störfaktoren dabei sind

die Annahme dass ein bestimmter Temperaturbereich besonders gute Power bringt, war wieder von anderen umfangreichen Testreihen wo ich die Temperaturen mit gemessen hatte, hier zur Ergänzung waren die Wohlfühltemp. bei TS Beläge noch etwas höher als bei anderen Belägen

dass die Kühlfinnen eine deutlich spürbare Auswirkung haben hatte ich in anderen Tests bereits heraus gemessen, aber noch nie im gemischten Betrieb mit 2 Sensoren, die schwarzen Galfer halten sich normalerweise sehr gut, nur vorne und bei sehr steilen Abschnitten merkt man dass sie nicht mit den H03A Belägen mit halten können (überhitzen da manchmal)

ich habe jetzt auch die Tests mit der Galfer Shark nach einigen grösseren Touren abgeschlossen und die Scheibe wieder ausgebaut, optisch war alles ok und es gab keine Anlassfarben, die Scheibe hatte auch keinen Verzug (<0,05mm) es zeigt sehr gut dass mit den vielen kleinen Löchern auch eine 2mm Scheibe ausgezeichnet kühlt, selbst meine fast komplett abgefahrene BS Punch hinten (hat um 1,7mm an der dünnsten Stelle) kühlt noch ausgezeichnet, die Kühloberfläche ist daher wichtiger als die reine Masse, das zeigt im Prinzip auch TRP mit der neuen TRP Scheibe (siehe TRP Infos dazu)

hier wäre noch interessant wie breit der Reibring der neuen TRP ist (ev. weiss das jemand?) die Shark passt sehr gut für normale Beläge, für Magura ist der Reibring etwas schmal, aber sonst ist die Shark sehr gut, mit Shimanobelägen ist sie auch leiser als mit den kleinen Magurabelägen (die schmalen Magura Beläge klickern mehr an den Haifischfinnen und grösseren Schlitzen)

jetzt ist wieder genug mit testen, ev. teste ich noch irgend wann mal die neue TRP (in 220) wenn sie erhältlich ist oder eine Lewis

Lg Tirolbiker63

hier habe ich noch Infos zur neuen TRP gefunden
Link

der Reibring dürfte aber auch nicht Magurabreite haben, eher um 15mm wenn man die Abbildungen abmisst und auf den Reibring umrechnet

Lg Tirolbiker63

Interessant wie unterschiedlich die Erfahrungen zu den Belägen sind. Die Shimano H03A hab ich am EMTB tatsächlich an die Grenze gebracht. Die fingen an zu schreien und die Bremswirkung war weg. Die schwarzen Galfer treiben zwar die Farbe in die Scheiben und qualmen und riechen nach Bremse, aber Bremkraft und Bremsgefühl bleiben konstant. TS Power sind da auch extrem temperaturstabil.
Bremse ist die Shimano 8120 mit den 2,3mm TRP Scheiben.
Vielleicht sind die H03A aber ja auch geändert wurden und sie jetzt funktionieren.

Tirolbiker63 schrieb:
hier habe ich noch Infos zur neuen TRP gefunden
Link

der Reibring dürfte aber auch nicht Magurabreite haben, eher um 15mm wenn man die Abbildungen abmisst und auf den Reibring umrechnet

Lg Tirolbiker63
Zum Vergrößern anklicken....
Ich gehe augenscheinlich von dem gleichen Reibring wie die RS01E aus. Mir taugt die "alte" Scheibe schon gut und bislang keine Überhitzungen oder nur den Anschein gehabt.
Bei der nächsten Scheibe gehe ich hinten wieder auf 203mm die 223mm sind fast überdimensioniert.

LG Rakedo

Fischmeister schrieb:
Interessant wie unterschiedlich die Erfahrungen zu den Belägen sind. Die Shimano H03A hab ich am EMTB tatsächlich an die Grenze gebracht. Die fingen an zu schreien und die Bremswirkung war weg. Die schwarzen Galfer treiben zwar die Farbe in die Scheiben und qualmen und riechen nach Bremse, aber Bremkraft und Bremsgefühl bleiben konstant. TS Power sind da auch extrem temperaturstabil.
Bremse ist die Shimano 8120 mit den 2,3mm TRP Scheiben.
Vielleicht sind die H03A aber ja auch geändert wurden und sie jetzt funktionieren.
Zum Vergrößern anklicken....
ev. liegt das auch an der Kombination Belag/Scheibe, meine dicke Punch nimmt keine Farbe an, der schwarze Galfer Belag überhitzt aber trotzdem kurzzeitig bei längeren sehr steilen Abschnitten und kühlt sich an der Scheibe aber relativ schnell wieder runter, die Punch geht lt. Messungen auch bei längeren Schleifbremsungen nicht höher wie 180°C hinauf

beim H03A kühlt es den Belag dann halt zusätzlich auch von der Trägerplattenseite

bei meinem Streckenprofil geht der Resinbelag wohl mit der gut gekühlten Punch Reibfläche nicht hoch genug hinauf, ich weiss eigentlich auch nicht genau warum der schwarze Galfer nur vorne gelegentlich bei längeren steilen Abschnitten meckert

ev. fahr ich mal den steilen Abschnitt vom Weerberg runter, und messe mit Logger dabei die Belagtemperaturen mit den 2 Belägen (gemischt)

Lg Tirolbiker63

Ich kann mir vorstellen, dass es auch eine gewisse Streuung gibt bei einem gegebenen Belagstyp, da Scheibenbremsbeläge nach Aussage eines Mitarbeiters eines Prüfinstituts aus teilweise über 40 verschiedenen "Zutaten" zusammengesetzt sind, die bei jeder Charge wieder neu gemischt werden. Da kann es sicher auch vorkommen, dass der Mengenanteil einer Zutat nicht bei jedem Belagsexemplar genau gleich ist, zumal teilweise auch Zutaten wie Baumnussschalen mit natürlichen Schwankungen in der Qualität verwendet werden (Aussage dieses Mitarbeiters)
Das Wie des Einbremsens hat nach meiner Erfahrung auch einen Einfluss auf die Performance des jeweiligen Belags

Streuung kann gut sein, vor allem bei Galfer nehmen sie es auch mit den Trägerplattenmaßen und auch mit den Eigenschaftsbewertungen nicht so genau (es gibt da auch verschiedene Angaben)

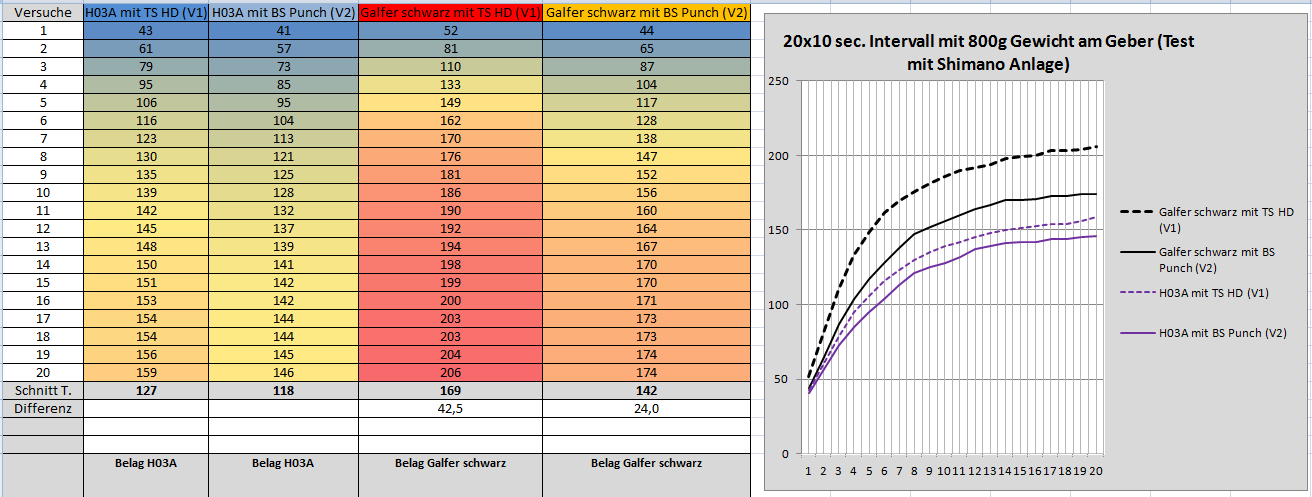

da heute schlechtes Wetter ist, hab ich mal den H03A und einen schwarzen Galfer Belag in meiner Teststation gemischt getestet und die Belagtemperaturen gemessen (T Sensoren direkt im Belag versenkt)

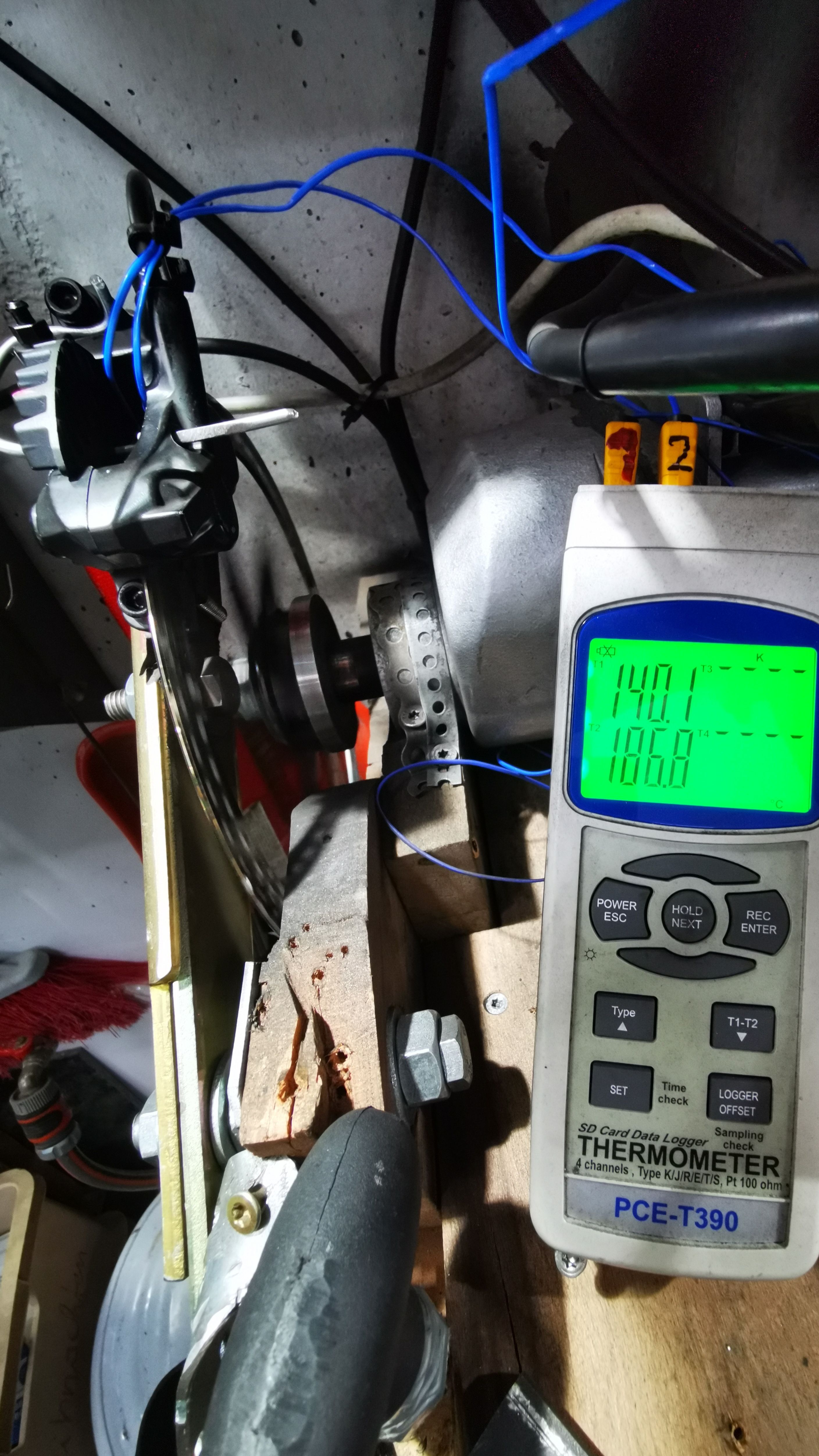

Versuchsaufbau
V1 / 20 Versuche mit Intervallbremsung , 800g am Geber, zus. Kühlluft über Föhn , H03A aussen, Galfer schwarz innen

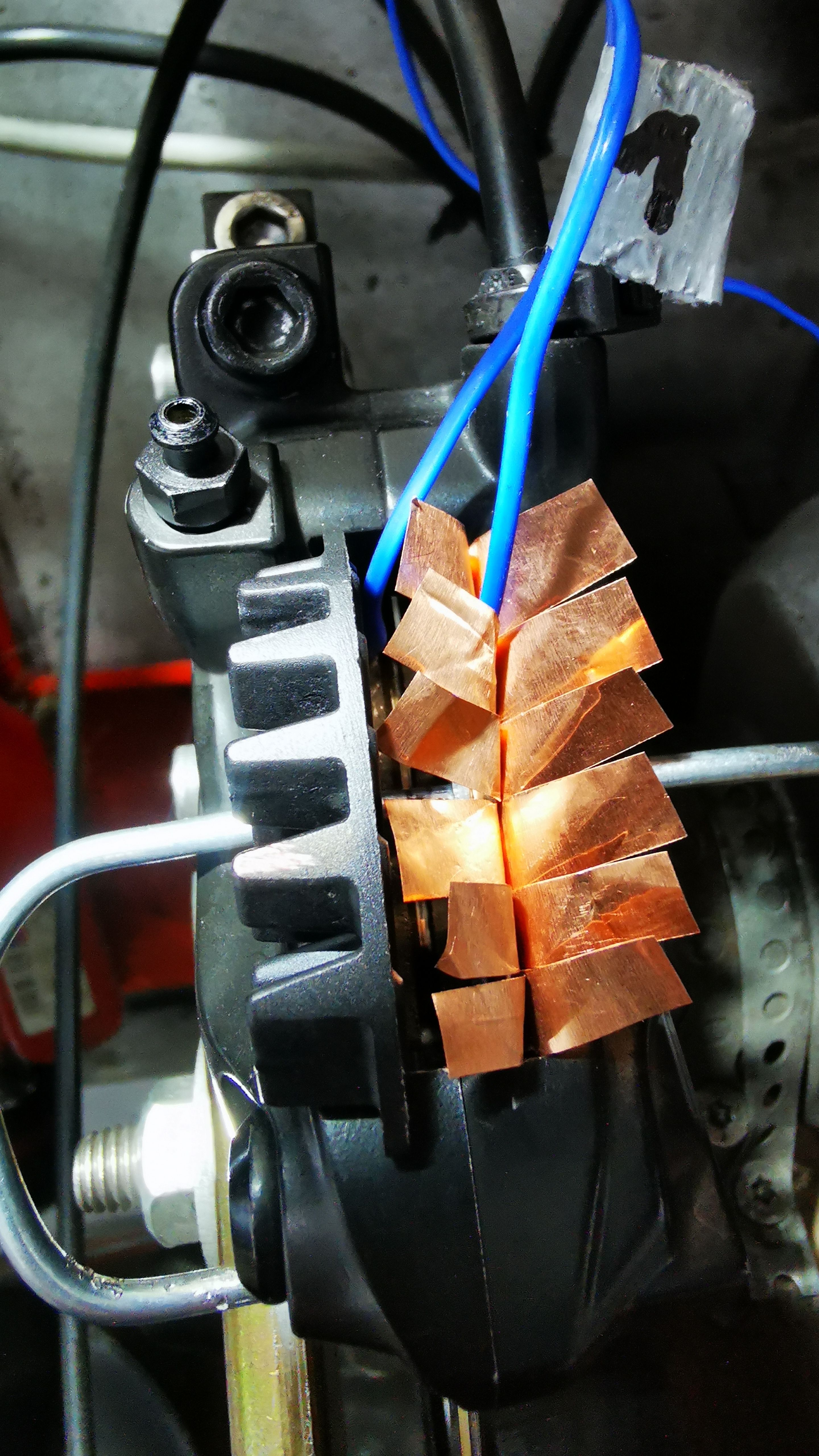

V2 / 20 Versuche mit Intervallbremsung , 800g am Geber, zus. Kühlluft über Föhn , H03A aussen, Galfer schwarz innen mit zusätzlich eingelegten Kupferkühlblatt (0,1mm dick, 0,05mm Blech doppelt gefaltet)

die Differenz zum H03A ist erheblich

der eher stärker metallische Galfer erhitzt deutlich mehr bei exakt gleicher Druckbelastung als der mit Kühlfinnen zus. gekühlte H03A Belag, der H03A hat zwar auch metallische Splitter drinnen, diese sehen aber nach Alu aus und leiten deshalb vermutlich auch gut die Wärme ab, im hohen Temperaturbereich geht die Differenz bis auf 49K hoch!

der Versuch 2 mit eingelegten Kupferblech (0,1mm) beim schwarzen Galfer war etwas besser und die Temperaturdifferenz war bei den hohen Temperaturen um 44K obwohl das Blech dünn war und die Kontaktflächen sicher nicht optimal verbunden sind (das Blech wurde auch ordentlich heiss)

schade dass die Bremssattel relativ knapp Platz haben, sonst könnte ich mal von einem abgefahrene H03A Belag die Trägerplatte etwas plan fräsen (Belagreste runter) und hinter dem Galfer Belag mit montieren

vom Platz her geht bei mir aber nur max. 0,1-0,2mm dazwischen hinein

Lg Tirolbiker63

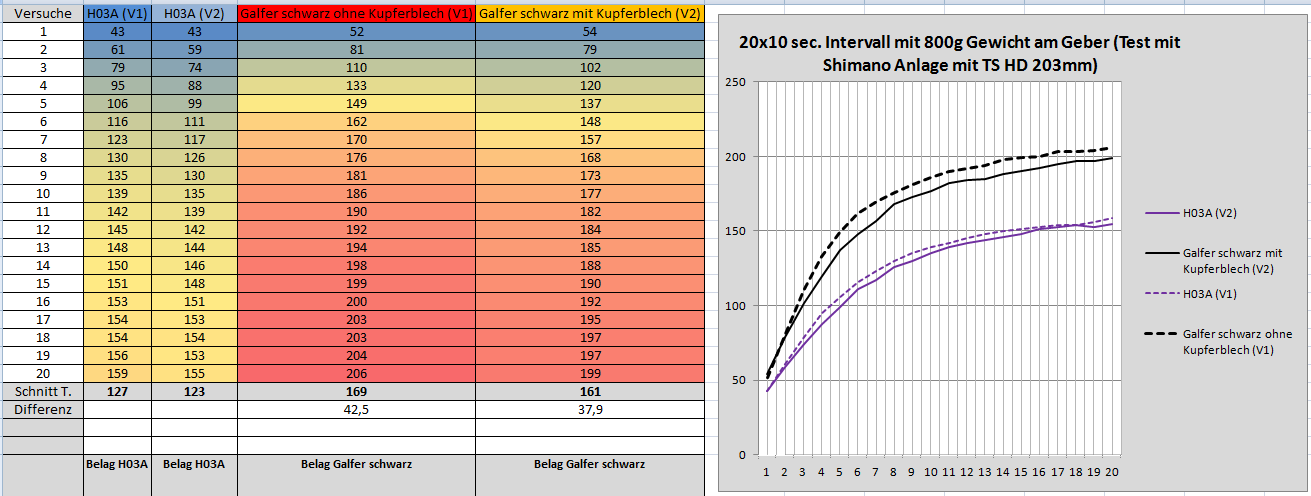

Temperatur Messversuche Galfer schwarz und H03A (mit Kühlfinnen)

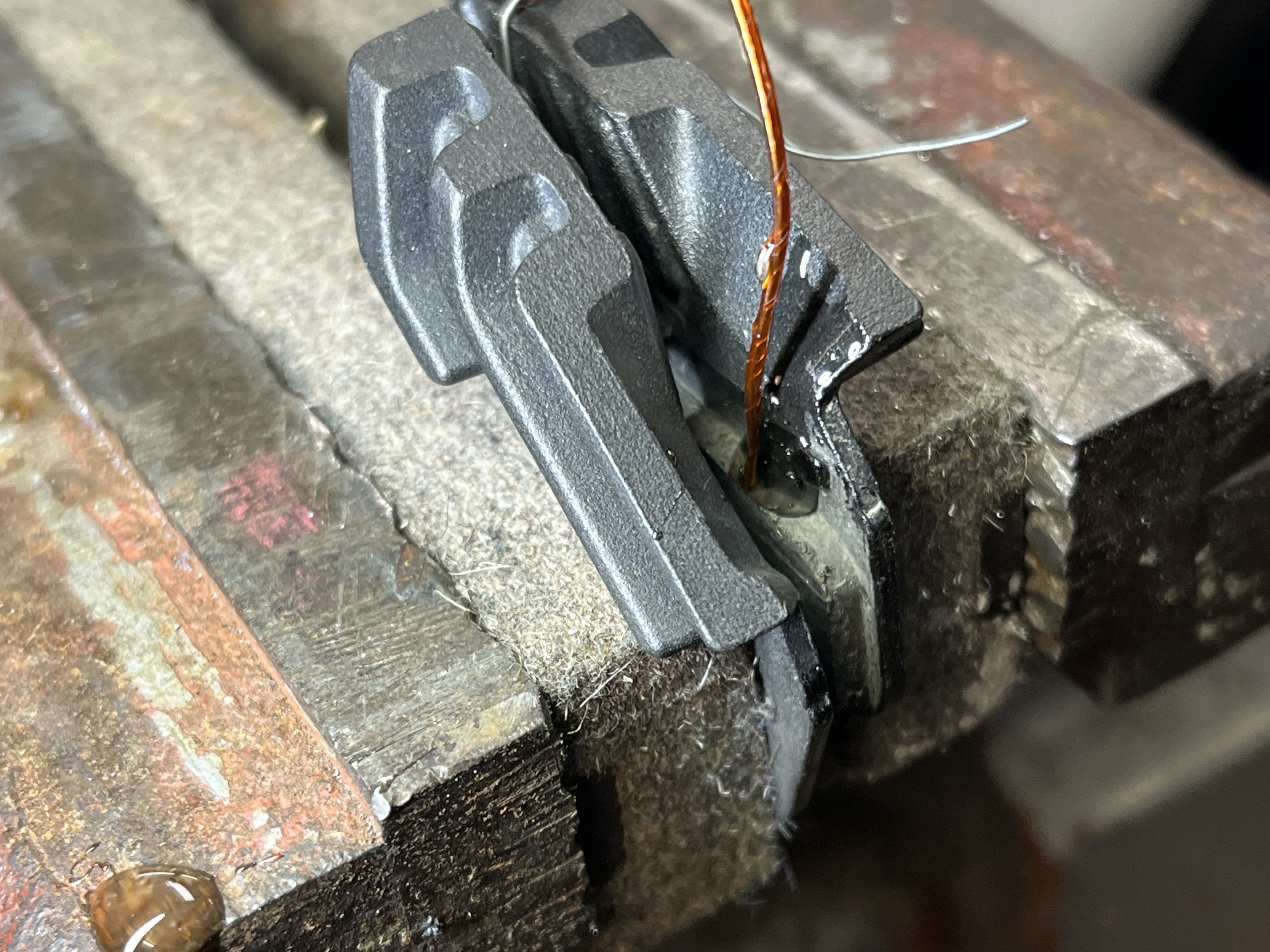

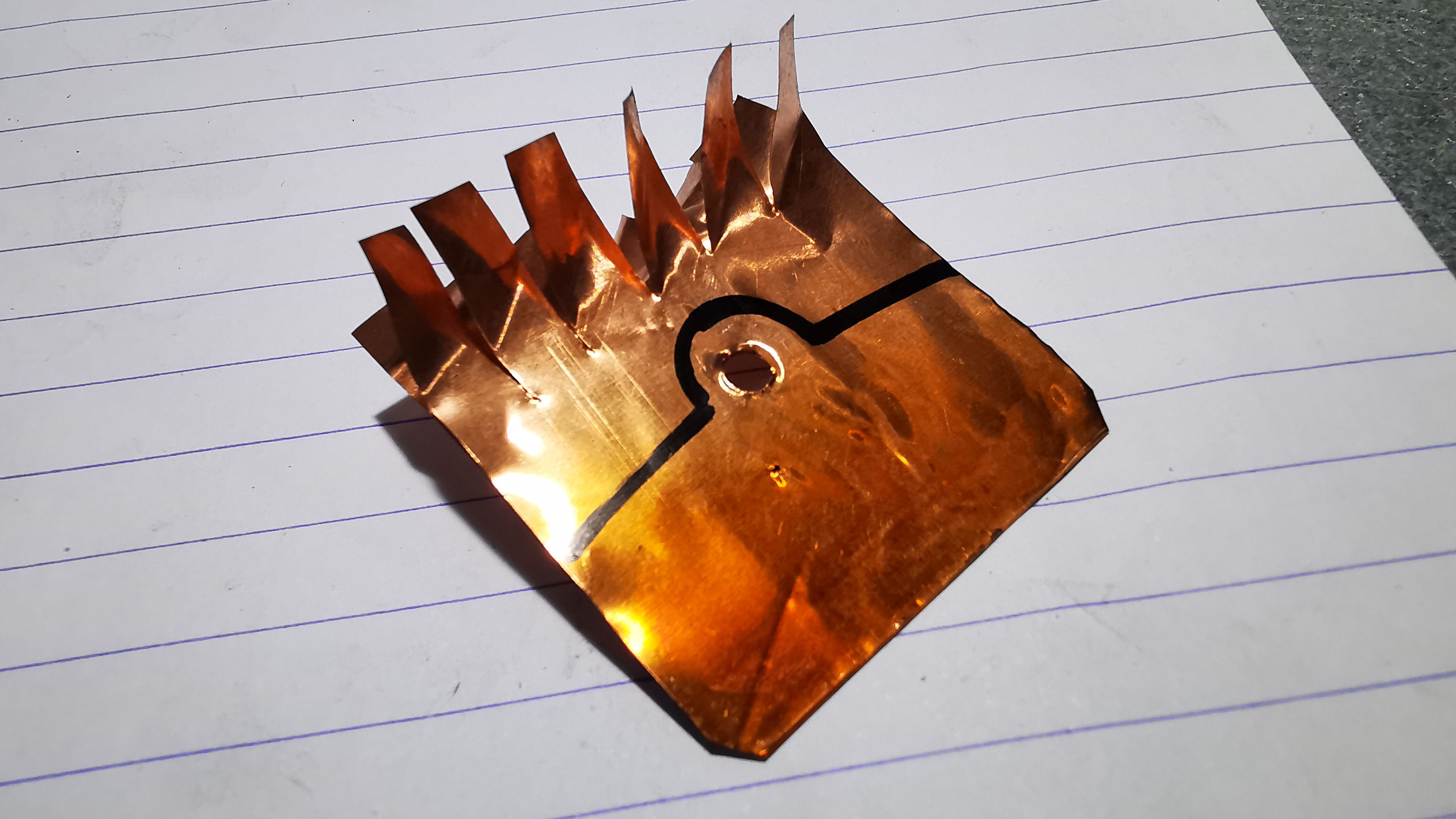

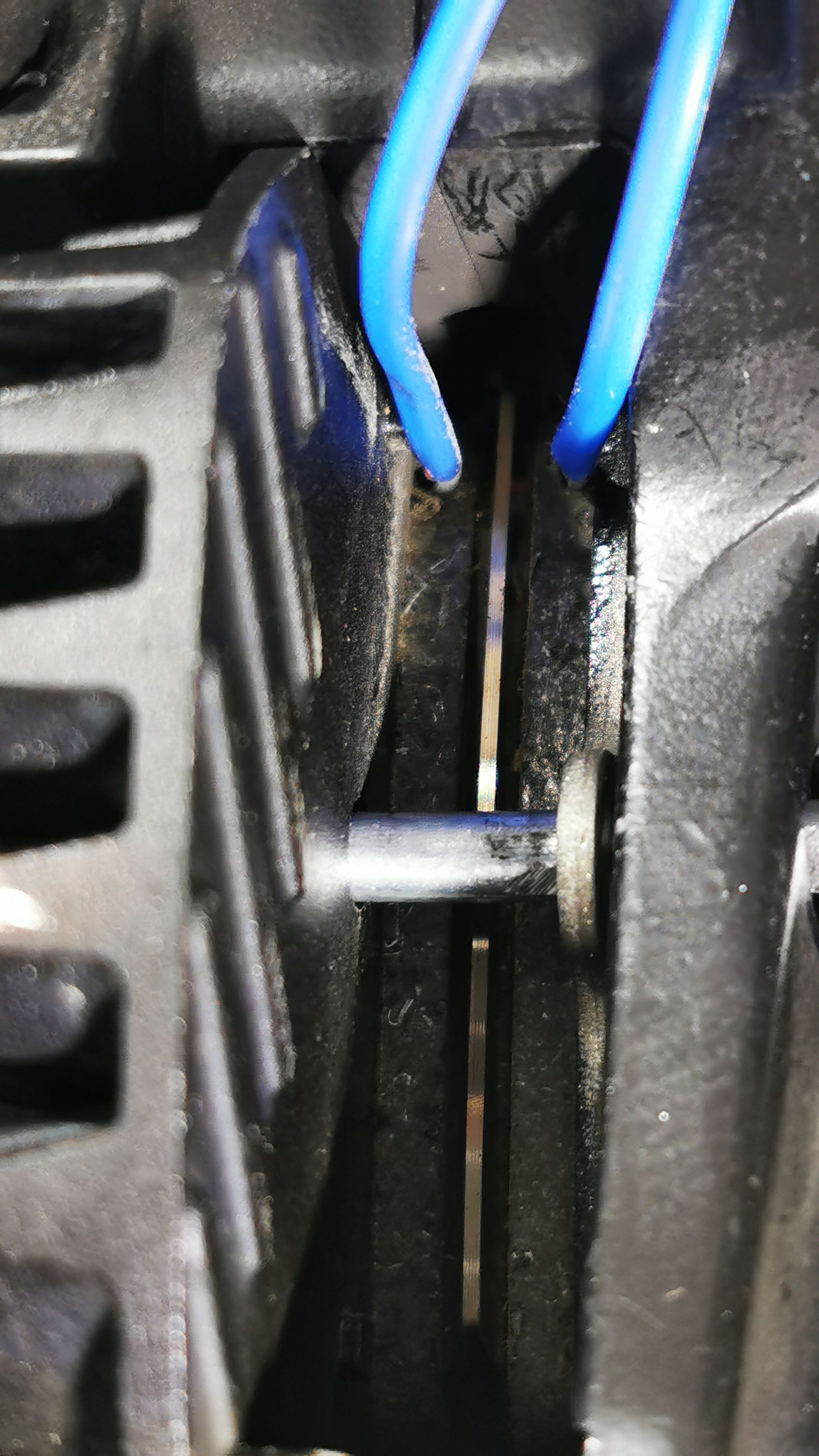

doppelt gefaltetes 0,05mm Kupferblech als Einlage hinter der Trägerplatte
Versuch 2 (bessere Kühlwerte)

Zuletzt bearbeitet:
Im Januar hatte ich die Temperaturmessung ja auch mal gemacht, bei -3°C
Bremsbelag war der Shimano H03A und die Bremsscheibe war eine TRP R1C 203x2,3 mm

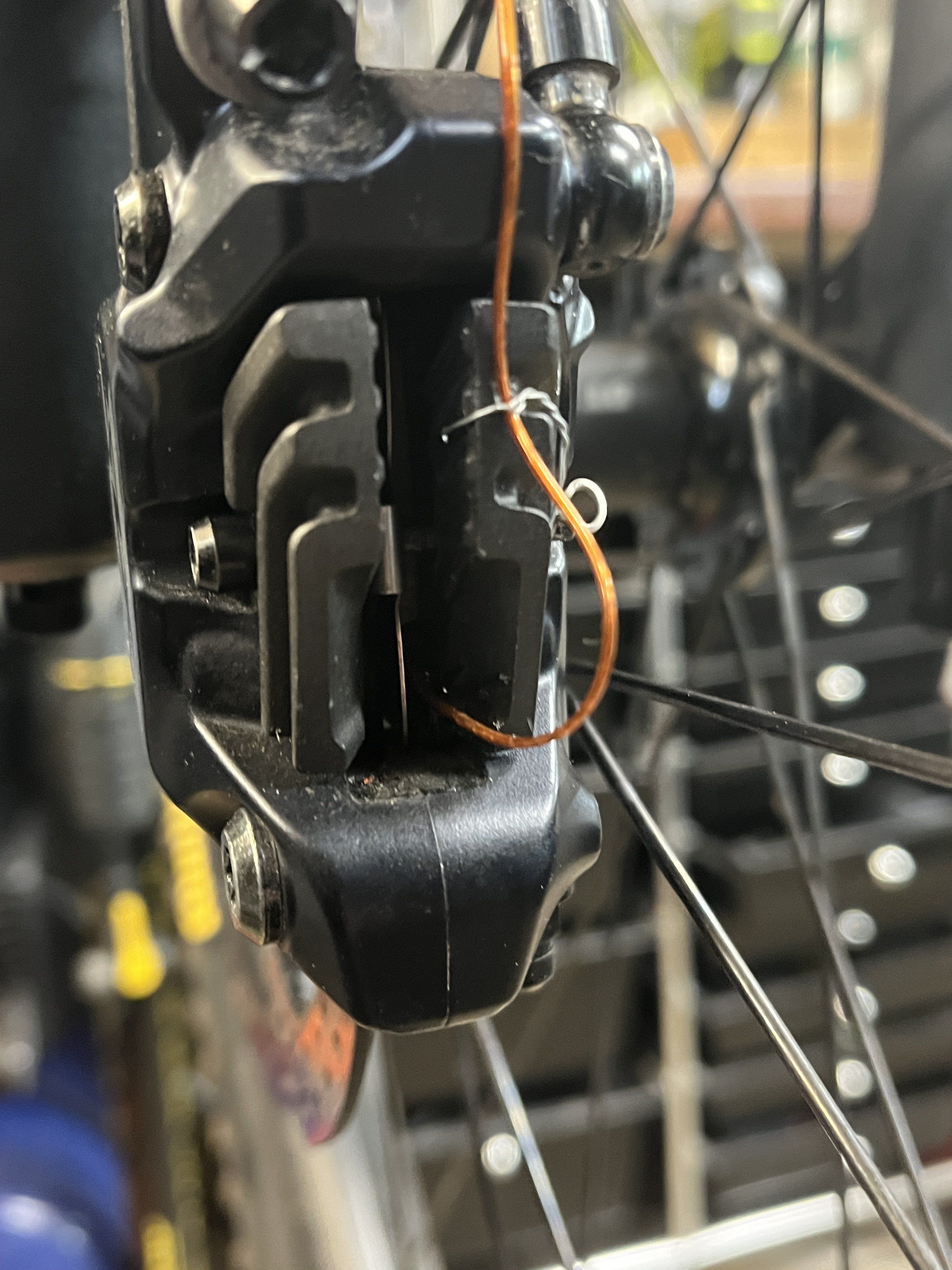

Die Messstelle war am inneren Belag angebracht, ca., 10 mm tief im Belag versenkt.

Ich denke, die Temperaturen weichen doch schon ein wenig zu den Prüfstarttemperaturen ab, nach der achten Bremsung hatte ich 145 °C, siehe mein Video. Zu Vergleichszwecken ist die Tabelle aber sehr gut zu gebrauchen 👍

Mich wundert es nur das der Galfer Belag so Schwankungen hat, ab 145°C fällt er ab und dann legt er bei 170°C an Bremskraft wieder zu🤷‍♀️

Bei wie viel Grad Außentemperatur hast du gemessen ?







Zuletzt bearbeitet:
GeorgeP schrieb:
Mich wundert es nur das der Galfer Belag so Schwankungen hat, ab 145°C fällt er ab und dann legt er bei 170°C an Bremskraft wieder zu🤷‍♀️
Zum Vergrößern anklicken....
Bremskraft wurde da nicht gemessen, hier ging es nur darum wie die Belagtemperaturen zwischen H03A und dem schwarzen Galfer sich bei 20 Intervallbremsungen entwickeln wenn beide Beläge gleich stark belastet werden

die Temperaturdaten sind nicht geglättet, es sind halt keine automatisierten Vorgänge, die Dauer der Bremsungen weichen dadurch leicht ab, die Ablesung von sich dauernd änderenden Temperaturen macht auch Abweichungen, ich kann die Daten auch loggen, aber das ist deutlich mehr Aufwand diese Daten sauber ins Excel zu bekommen

man sieht aber sehr gut dass der schwarze Galfer viel schneller hoch geht und sich die Temperaturen dann stark abflachen und sich beim Galfer bei ca. 200°C ~ stabilisieren

der H03A geht weniger schnell hoch und er bleibt auch deutlich niedriger (stabilisiert sich bei 155-159°C)

jedes System hat halt einen Punkt wo die zugeführte Wärme und die Kühlleistung sich die Waage halten, beim H03A liegt dieser Punkt deutlich niedriger als beim schwarzen Galfer Belag (bei gleichem Bremsdruck)

da beide Beläge gemischt montiert waren, hatten sie beide den gleichen Bremsdruck, was dann jeder auf seiner Seite exakt Bremspower hatte kann man schwer ermitteln (da hatte ich eigene Messversuche und da waren sie ähnlich stark)

indirekt gibt es bei gemischten Tests auch eine gegenseitige Beeinflussung da die Scheibentemperatur z.B. beim Versuch mit Kupferkühlblech auch niedriger wird, und das beeinflusst dann auch die andere Seite wo nichts geändert wurde (die T. beim H03A war beim V2 deshalb etwas niedriger)

im Feldtest sind solche Sachen noch schwieriger zum testen, bei der Teststation habe ich stabile Raumtemperatur und fixes Gewicht am Geber, und die Kühlluftzufuhr ist auch immer gleich

Lg Tirolbiker63
