Die Änderung wären dann nicht die Lagerpunkte, sondern der Rest, sodass mehr Platz für den Dämpfer ist.
Somit keine Änderung der Hinterbau Geometrie und alles ist schick
Aufwand überschaubar, wenn man nicht nur 1 Teil macht, sondern 5..10
Focus Jam² 2020 Umbauten
- Ersteller maklie
- Erstellt am
Somit keine Änderung der Hinterbau Geometrie und alles ist schick
Aufwand überschaubar, wenn man nicht nur 1 Teil macht, sondern 5..10
Anzeige
focus jam2 tuning .
Sierra5569
Bekanntes Mitglied
Und kannst sowas machen (lassen)?Die Änderung wären dann nicht die Lagerpunkte, sondern der Rest, sodass mehr Platz für den Dämpfer ist.
Somit keine Änderung der Hinterbau Geometrie und alles ist schick
Leider nein ☹
Ich frag mal nach, vllt kann mir das jemand ausmessen, dann hab ich zwar die Maße, aber immer noch keinen, der das ausfräsen kann
Wäre dann für jam2 mit Bosch
Sierra5569
Bekanntes Mitglied
Leider nein ☹
Ich frag mal nach, vllt kann mir das jemand ausmessen, dann hab ich zwar die Maße, aber immer noch keinen, der das ausfräsen kann
Wäre dann für jam2 mit Bosch
Also ich bin raus. Vielen Dank. Jetzt wird nochmal das Shockwiz montiert.
Mal schauen, ob ich noch was rausholen kann. Sonst vielleicht einer mit Debonair
Kammer.
Shockwiz ist richtig gut, hab selber einen
Und debon air macht bei langhubigen Dämpfern wirklich Sinn.
Jedoch ist die negativ kammer richtig groß, da musst dann schon fast alle Bänder reinmachen
Sierra5569
Bekanntes Mitglied

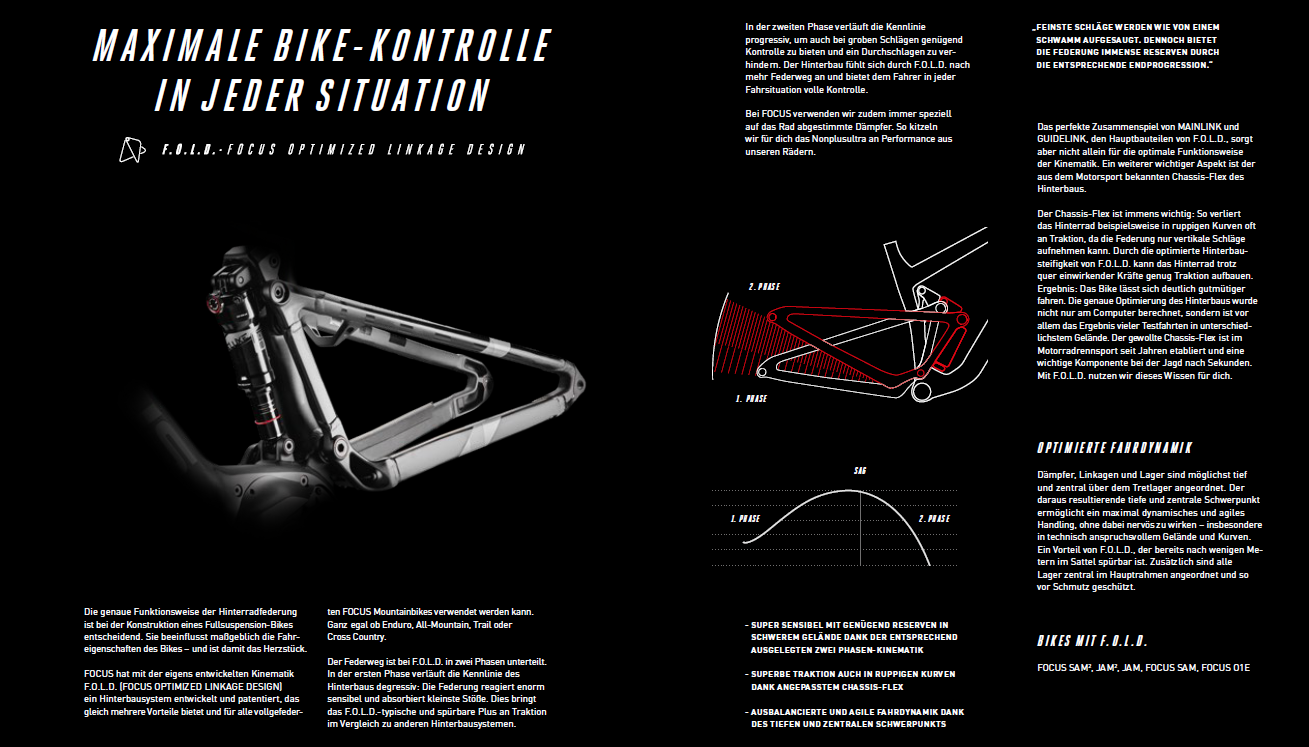

Der Hinterbau ist die ersten 30% degressiv und dann progressiv.
Ich muss jetzt wirklich mal die Anja von Focus erwähnen! Sie hat alle meine Fragen beantwortet!!
Sehr guter Service!!
Sierra5569
Bekanntes Mitglied
Für alle, die mal einen neuen Dämpfer ausprobieren wollen:
Hallo .....

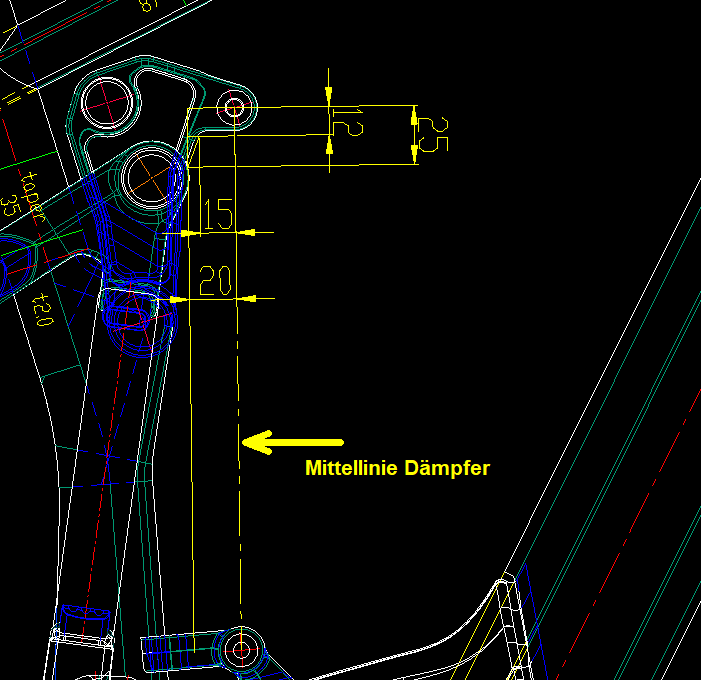

ich hab dier die Platzverhältnisse mal rausgemessen in einer 2D Zeichnung des Rahmens.
Ich hoffe du kommst damit zurecht.
Dich interessiert ja vor allem der Bereich oben zum Mainlink hin, wo das alles recht knapp zu geht.
Denke mit einem Coil Shock wird es an der Stelle zu knapp ... bzw. wird kaum möglich sein da was passendes zu finden. Aber check selber nochmal die Maße.
Ab 12mm unterhalb Shockmount hast du 15mm Platz nach hinten.
Bis 25mm unterhalb Shockmount wird es da etwas breiter.
Und ab 25mm unterhalb Shockmount hast du dann 20mm Platz nach hinten ... also könnte der Dämpfer in dem Bereich einen Durchmesser von 40mm haben.
Deine Zeichnung zeigt ja schon dass die Stahlfeder irgendwas um die 50mm haben würde.
Mario Pöss
FOCUS Engineering
Hallo .....
ich hab dier die Platzverhältnisse mal rausgemessen in einer 2D Zeichnung des Rahmens.
Ich hoffe du kommst damit zurecht.
Dich interessiert ja vor allem der Bereich oben zum Mainlink hin, wo das alles recht knapp zu geht.
Denke mit einem Coil Shock wird es an der Stelle zu knapp ... bzw. wird kaum möglich sein da was passendes zu finden. Aber check selber nochmal die Maße.
Ab 12mm unterhalb Shockmount hast du 15mm Platz nach hinten.
Bis 25mm unterhalb Shockmount wird es da etwas breiter.
Und ab 25mm unterhalb Shockmount hast du dann 20mm Platz nach hinten ... also könnte der Dämpfer in dem Bereich einen Durchmesser von 40mm haben.
Deine Zeichnung zeigt ja schon dass die Stahlfeder irgendwas um die 50mm haben würde.
Mario Pöss
FOCUS Engineering
Sierra5569
Bekanntes Mitglied
DoneWow, wie geil.
Kannst du auch mal für das Jam2 mit Bosch Motor Anfragen?
Wenn man noch die Maße bekommt, dann kann man sich selber was machen lassen und den Main Link entsprechend umdesignen, das da mehr Platz ist
Sierra5569
Bekanntes Mitglied
Wow, wie geil.
Kannst du auch mal für das Jam2 mit Bosch Motor Anfragen?
Wenn man noch die Maße bekommt, dann kann man sich selber was machen lassen und den Main Link entsprechend umdesignen, das da mehr Platz ist
Guten Morgen René,
hier vorab die wichtige Info, keine Garantie/Gewährleistung für Tausch und:
Das JAM/JAM² ist nur für Air Shocks ausgelegt. Wir haben hier nie die Nutzung von Coil Shocks geplant. Diese haben eine größere Cross-Section, sodass hierfür wahrscheinlich nicht genügend Platz sein wird.
Daher können wir nur davon abraten.
Hier die Info von Mario:

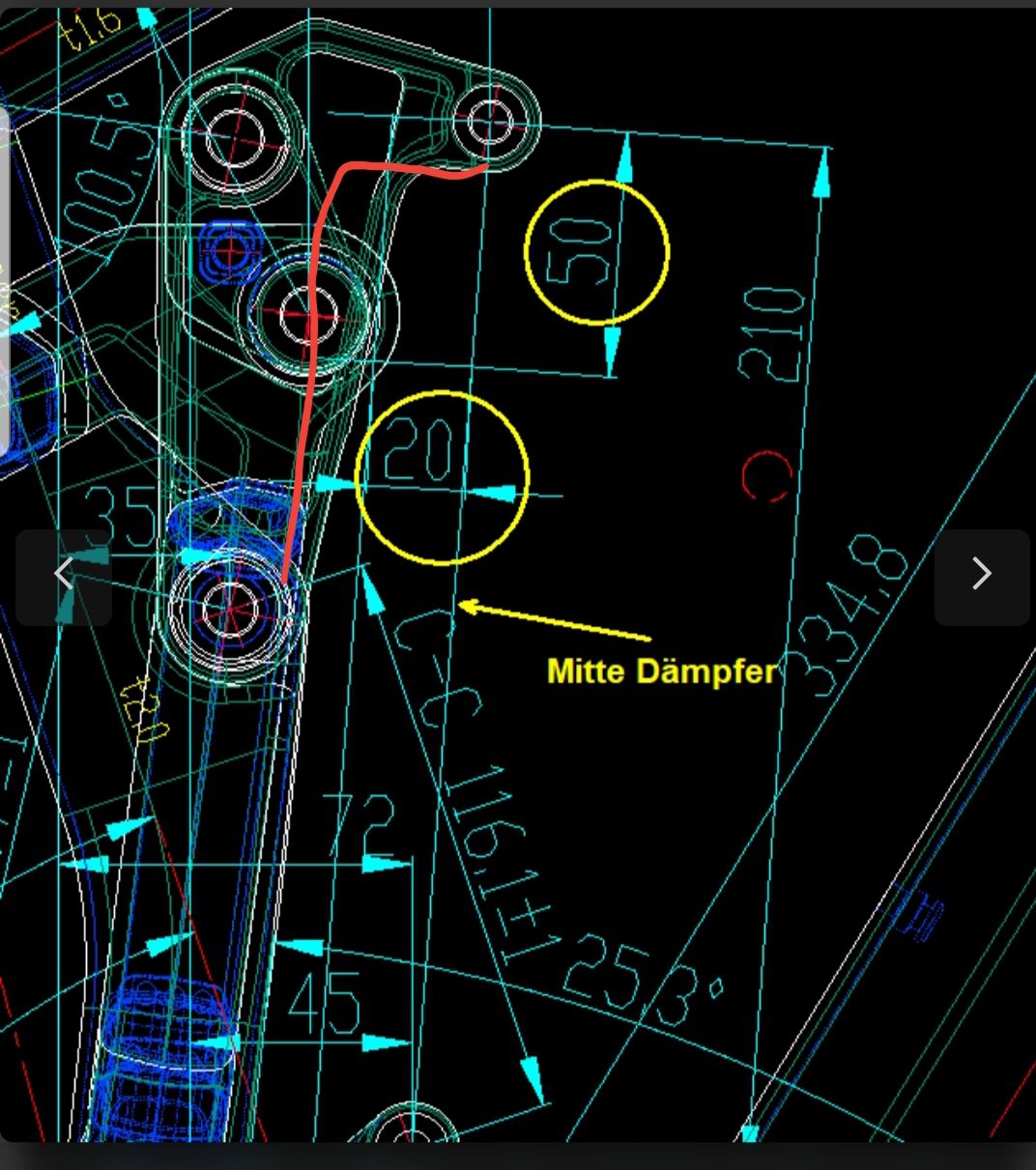

Hier noch aus der JAM² Bosch Zeichnung rausgemessen.
Da sieht es recht ähnlich aus.
Mehr als 20mm hast du da nicht Platz im oberen Bereich vor dem Mainlink.
Erst ab 50mm unterhalb Shockmount werden das reale 20mm.
Gruß,
Mario Pöss
Viele Grüße,
Anja
Sierra5569
Bekanntes Mitglied
Da bin ich mal gespannt....
Wenn die schon so offen sind, kannst du mal nach der 2D Zeichnung für den Link fragen?
Dann kann man sich anhand der Daten der Lagerpositionen was drehen lassen mit Kontur wie oben gezeigt.
Braucht ich nicht extra messen lassen.
Dann könnte man nämlich mit Anpassung auch Dämpfer mit piggy oben montieren, also nicht nur coil
Sierra5569
Bekanntes Mitglied
ich probiere esWenn die schon so offen sind, kannst du mal nach der 2D Zeichnung für den Link fragen?
Dann kann man sich anhand der Daten der Lagerpositionen was drehen lassen mit Kontur wie oben gezeigt.
Braucht ich nicht extra messen lassen.
Dann könnte man nämlich mit Anpassung auch Dämpfer mit piggy oben montieren, also nicht nur coil
Sierra5569
Bekanntes Mitglied
sorry, aber da müssen wir passen was die Informationsweitergabe angeht.Wenn die schon so offen sind, kannst du mal nach der 2D Zeichnung für den Link fragen?
Dann kann man sich anhand der Daten der Lagerpositionen was drehen lassen mit Kontur wie oben gezeigt.
Braucht ich nicht extra messen lassen.
Dann könnte man nämlich mit Anpassung auch Dämpfer mit piggy oben montieren, also nicht nur coil
Viele Grüße,
Anja
Sierra5569
Bekanntes Mitglied
War doch klar, aber fragen kostet ja bekanntlich nichts.
So, mal an die jam2 bosch Fahrer, besteht da ein Interesse für einen angepassten Link für coil und Dämpfer mit piggy?
Preis pro Link schätze ich mal auf 150...175 Euro plus Lager, bei ca 10 Stück.
Das Ding würde dann aus dem Vollen Alu gefräst. Gerne handzeichen
Würde den Link jetzt vermessen lassen. Wenn jemand nen Kumpel mit CNC hat, dann mal melden.
Preis pro Link schätze ich mal auf 150...175 Euro plus Lager, bei ca 10 Stück.
Das Ding würde dann aus dem Vollen Alu gefräst. Gerne handzeichen
Würde den Link jetzt vermessen lassen. Wenn jemand nen Kumpel mit CNC hat, dann mal melden.
Sierra5569
Bekanntes Mitglied

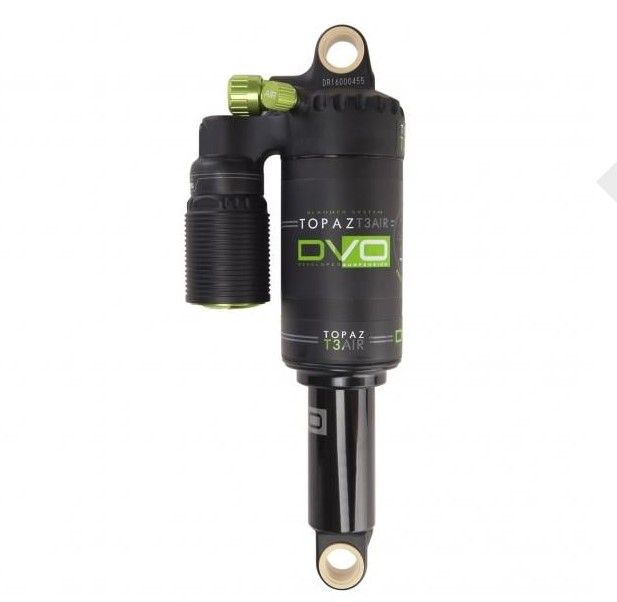

Ich habe mir jetzt den hier gekauft. Sollte passen. Habe ihn mal gestern drangehoben.
Warte noch auf die Buchsen.
Warte noch auf die Buchsen.
Bin gespannt, mach mal Foto eingefedert.
Da kannst doch die buchsen nehmen, die aktuell drin sind. Passt plug n play
Sierra5569
Bekanntes Mitglied
Auf DVO passen soweit ich weiß nur die FOX Buchsen. Aber ich probiere es mal.
Foto folgt.
