Knacken aus dem Antriebs

[jogisarge]

HI zusammen,

ich habe an meinem 2023 Stereo Hybrid 140 TM mehrere fiese Knackgeräusche.
Ich arbeite mich gerade durch die einzelnen Threads und arbeite die Punkte ab.

Geräusch 1
Stell ich mich im Stand bei gezogener Bremse ruckartig auf das linke untere Pedal, komm es zum Knacken aus dem Akkufach ca. in der Mitte - auch bei ausgebautem Akku.

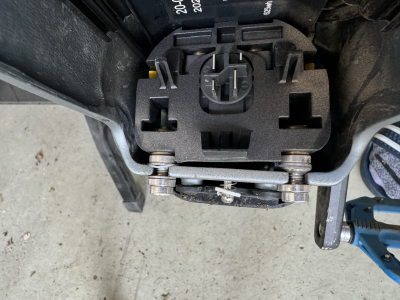

Dabei sah ich, dass die untere Aufnahme irgendwie schief am Rahmen befestigt ist - oder ist das normal ?


Geräusch 2
Beim Pedalieren mit Druck kommt es zu einem Klackgeräusch im Antrieb. Dieses ist auch im Fuß spürbar.
Meistens links immer kurz nachdem es in die Waagrechte geht und nach unten gedrückt wird.
Pedale habe ich nachgezogen und gefettet.
Satte lauch, wobei es auch im Stehen beim Pedalieren ist.

Wenn ich nicht in 2 Wochen in Urlaub wollte würde das Drecksrad zu Cube bringen, aber dann ist es erstmal weg.
Hat jemand noch nen Tipp ?

Gruss Jogi



[mopp69]

Kannst Du mal ein Video zum Geräusch 2 drehen? Kommt es bei jedem Strßenbelag oder nur bei Schotterpiste vor?



[KettenKlaus]

Nimm mal die Sattelstütze raus, säubere und fette sie. Dann wieder einbauen und testen.
Als nächstes die Pedale ausbauen, Gewinde reinigen und fetten.
Einbauen und testen.

Dabei sah ich, dass die untere Aufnahme irgendwie schief am Rahmen befestigt ist - oder ist das normal ?

Das ist nicht normal. - - - > richten.



[FiftyPlus]

…und nicht mit Adiletten fahren!

Menschen, die ihr Rad im ersten Post als Drecksrad bezeichnen finde ich nicht sehr sympathisch.



[ERider]

Wir haben noch kein Foto gesehen, oder?



[jogisarge]

Menschen, die ihr Rad im ersten Post als Drecksrad bezeichnen finde ich nicht sehr sympathisch.

ok, hast Recht - bisschen zu arg.
mich nervt nichts mehr als Knarzen. Und wenn dann noch so ein spürbares Klackern dazukommt, und man die Berichte anderer Bosch-Motor-Fahrer liest mit Motorhalterung... Einschicken ... wochenlang warten dann bekomm ich Ausschlag.
Ich will in 2 wochen mit dem Bike in Urluab und Anfang September nochmal

WEnn ich dann sehe, wie die Akkuaufnahme eingebaut ist, dann fehlen mir die Worte - das muss so ein Monteur doch sehen.



[FiftyPlus]

Moin @jogisarge,
zu Geräuschen am Rad finden sich - wie Du gesehen hast - viele Beiträge im Forum, zB. hier:
Thema 'Problem mit TM 140, knarzt, Händler findet nichts.'
https://www.emtb-news.de/forum/threads/problem-mit-tm-140-knarzt-haendler-findet-nichts.16530/

Die Linke Kurbel löst sich gerne, daher Verschraubung Tretkurbel auf Motorachse prüfen.

Das Rad ist aus 2023:
Wieviel km sind drauf?
Warst Du mit dem Rad zur Erstinspektion beim Händler?

Cubes sind günstig, weisen aber leider häufig Mängel auf. Dazu gibt es auch viel Beiträge und ich habe bei zwei Händlern bestellte Räder wegen offensichtlicher Rahmenmacken nicht abgenommenBei Deiner Akkuaufnahme sieht rechts im Bild die Schraube / U-Scheibe anders aus als links. Kann aber auch täuschen.
Im Gegensatz zu Macken im Rahmen sollte sich das leicht beheben lassen.

Vor Urlaub oder längeren Touren mit dem Rad sollte man eh das Rad durchschauen. Inspektionslisten finden sich im Web und entweder selber machen oder in die Fahrradwerkstatt geben.



[Deft]

Bei Deiner Akkuaufnahme sieht rechts im Bild die Schraube / U-Scheibe anders aus als links.

Wenn ich mir das jetzt mal genauer anschaue.... Sieht fast so aus, als sei die eine Seite ganz beigedreht und die andere nicht.



[FiftyPlus]

Die U-Scheiben sind auch unterschiedlich aufgelegt worden. Hat jemand eine Explosionszeichung oder Foto von seiner Aufnahme im Stereo Hybrid? Via Google finde ich leider nichts besseres als das:



[FiftyPlus]

@jogisarge

Statt Kreuzworträtsel….

Beim Einbau scheint rechts eine (Kegel-)Scheibe verrutscht zu sein. Die sollte imho nicht an der Innenseite am Rahmen liegen, sonder aussen. Wenn Kegel, passt der vermutlich in die Scheibe am Schraubenkopf darüber = flache Seite zum Rahmen.

Ich würde erst versuchen die Schrauben zu lösen, das Teil nach oben zu ziehen bis man die Kegelscheibe korrekt verschieben kann und dann wieder runter schieben. Ansonsten Risiko die U-Scheiben im Rahmen zu verlieren.
Plastik-U-Scheiben sollten imho am der Innenseite vom Rahmen anliegen.

Anzugsmomente dafür kenne ich nicht.

Bitte mal oben im Rahmen die Schlossmontage prüfen, der Akku muss da ja verspannt drin gehangen haben und evtl. hat der Montageheld nicht unten korrigiert sondern oben analog falsch montiert?



[Saunahaus]

So sieht es bei meinem aus, so sollte es wohl auch sein…



[jogisarge]

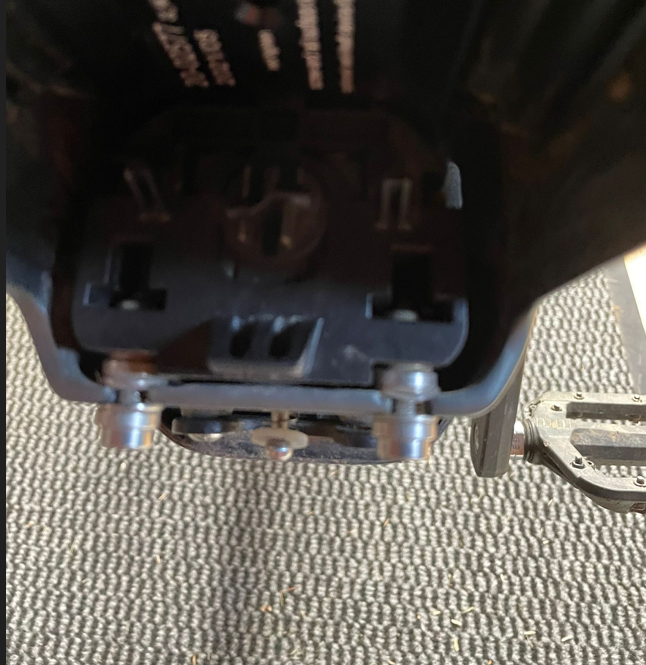

Habe gerade vom Kumpel ein Foto seines Stereos bekommen.

Beim Einbau scheint rechts eine (Kegel-)Scheibe verrutscht zu sein. Die sollte imho nicht an der Innenseite am Rahmen liegen, sonder aussen. Wenn Kegel, passt der vermutlich in die Scheibe am Schraubenkopf darüber = flache Seite zum Rahmen.

Pass ich heute abend an.



[FiftyPlus]

Habe gerade vom Kumpel ein Foto seines Stereos bekommen.
Anhang anzeigen 72456


Pass ich heute abend an.

Ich habe parallel in meinem Post noch editiert und Hinweise für den Ausbau ergänzt, falls wir uns beim Tippen überschnitten haben.



[jogisarge]

Ich habe parallel in meinem Post noch editiert und Hinweise für den Ausbau ergänzt, falls wir uns beim Tippen überschnitten haben.

Danke dir - prüf ich !



[jogisarge]

Hallo zusammen,

ich habe die Akkuaufnahme korrigiert und richtig eingestellt.
Die Kurbelarme habe ich demontiert und das Kettenblatt mit Drehmoment angezogen - das war auch wohl etwas locker. Alles gefettet und wieder eingebaut.
Das Klackern war bei der ersten Probefahrt von ca. 4 KM weg.

Was jetzt noch da ist, ist ein Knarzen beim Durchwippen im Stand - das kommt wahrscheinlich aus dem Bereich Kurbel, Motor ...
Könnten natürlich Züge sein oder so ?
Lässt sich schwer orten

Gruß Jogi



[mopp69]

Oder der Dämpfer, bzw. ein lose Kassette (Zahnkranz) am Hinterrad.



[avau]

Könnten natürlich Züge sein oder so ?

Jegliche lösbare Verbindung zweier Teile kann zum Knarzen am Bike führen.
Also wirklich jede!
Kann manchmal Dauern biss man den Übeltäter findet.



[FiftyPlus]

Durchwippen im Stand? Stehend auf den Pedalen oder wie machst Du das?



[jogisarge]

Durchwippen im Stand

Langsam stehend rollen und Wippen - also Kraft auf die Pedale
Geht auch im Stand , ist aber schwieriger



[KettenKlaus]

also Kraft auf die Pedale

Pedale abschrauben, Gewinde reinigen und satt fetten.
Dann testen.
