Bremsscheiben Design vs. Funktion

Hallo zusammen,
Ich will vorne wieder eine 220er Scheibe verbauen. Jetzt sehe ich aber dass viele Hersteller für 200 auf 220 andere Adapter anbieten als für 180 auf 200?!

Habe noch diverse +20 Adapter daheim und da ich der Meinung bin dass 20 mm 20 mm sind würde ich auch einen davon hernehmen,
habe aber etwas Angst das dann ein Riss im Raum-Zeit-Kontinuum entsteht oder andere schlimme Dinge passieren...

Novemberkind schrieb:
Hallo zusammen,
Ich will vorne wieder eine 220er Scheibe verbauen. Jetzt sehe ich aber dass viele Hersteller für 200 auf 220 andere Adapter anbieten als für 180 auf 200?!

Habe noch diverse +20 Adapter daheim und da ich der Meinung bin dass 20 mm 20 mm sind würde ich auch einen davon hernehmen,
habe aber etwas Angst das dann ein Riss im Raum-Zeit-Kontinuum entsteht oder andere schlimme Dinge passieren...
Zum Vergrößern anklicken....
wenn einen mit geschraubten +20 Adapter verwendest dann passt es eher als bei einem extern am Rahmen verschraubten Adapter der z.B. für 160>180 gebaut wurde und dann für 200>220 verwendet wird

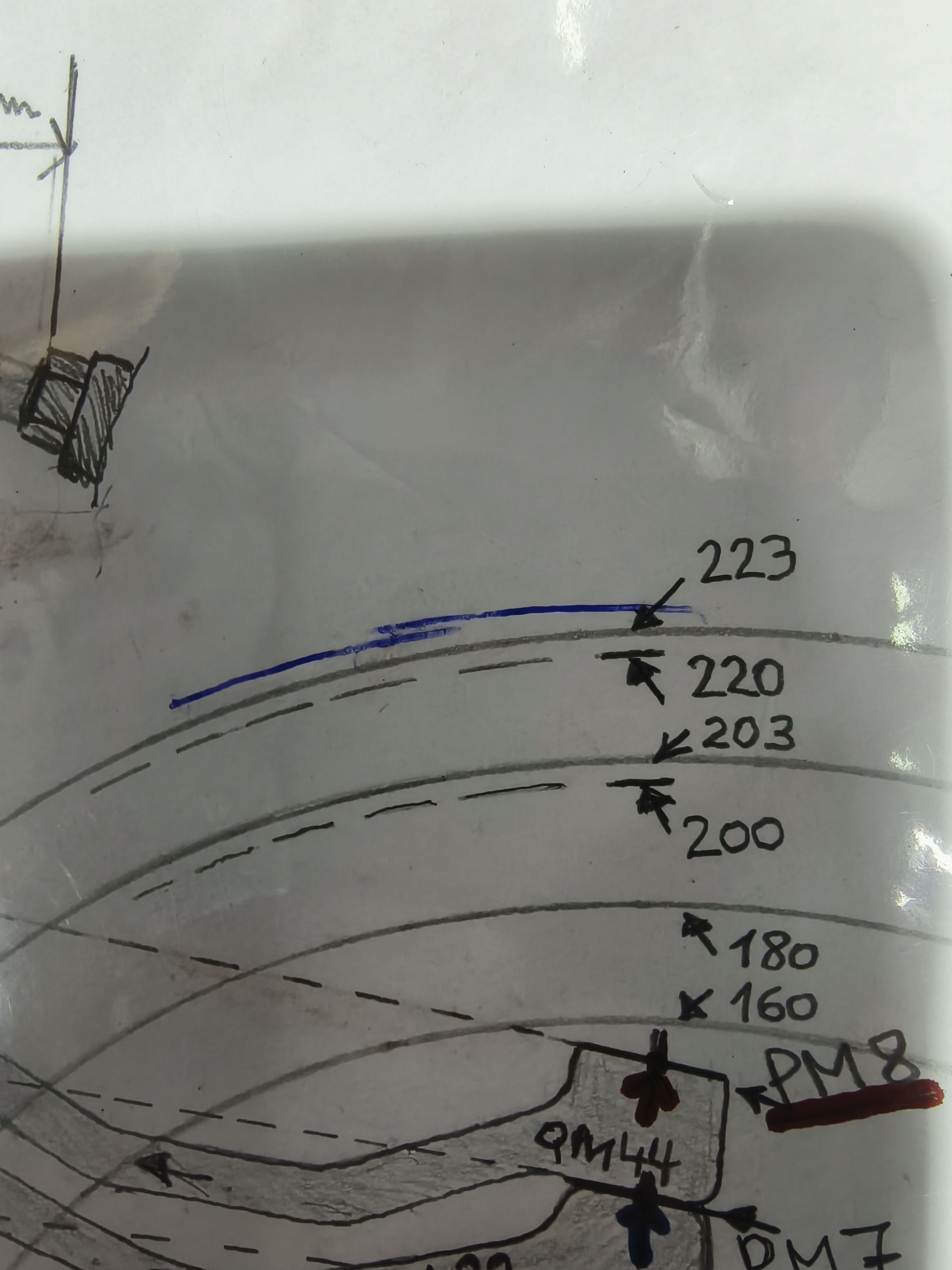

zumindest zeigt das meine Adapterschablone so an

ich vermute mal das es durch den starken seitlichen Versatz und der dadurch stärkeren Drehachsenkorrektur dann nicht mehr exakt passt wenn man den Adapter anders verwendet als vorgesehen

ev. fällt es aber auch gar nicht auf wenn der Belag etwas mehr verdreht ist, manche Beläge haben ohnehin viel Drehspielraum im Bremssattel (z.B. Galfer Beläge auf Shimano Anlage) und die Reibbildpositionen weichen auch häufig ab

Lg Tirolbiker63

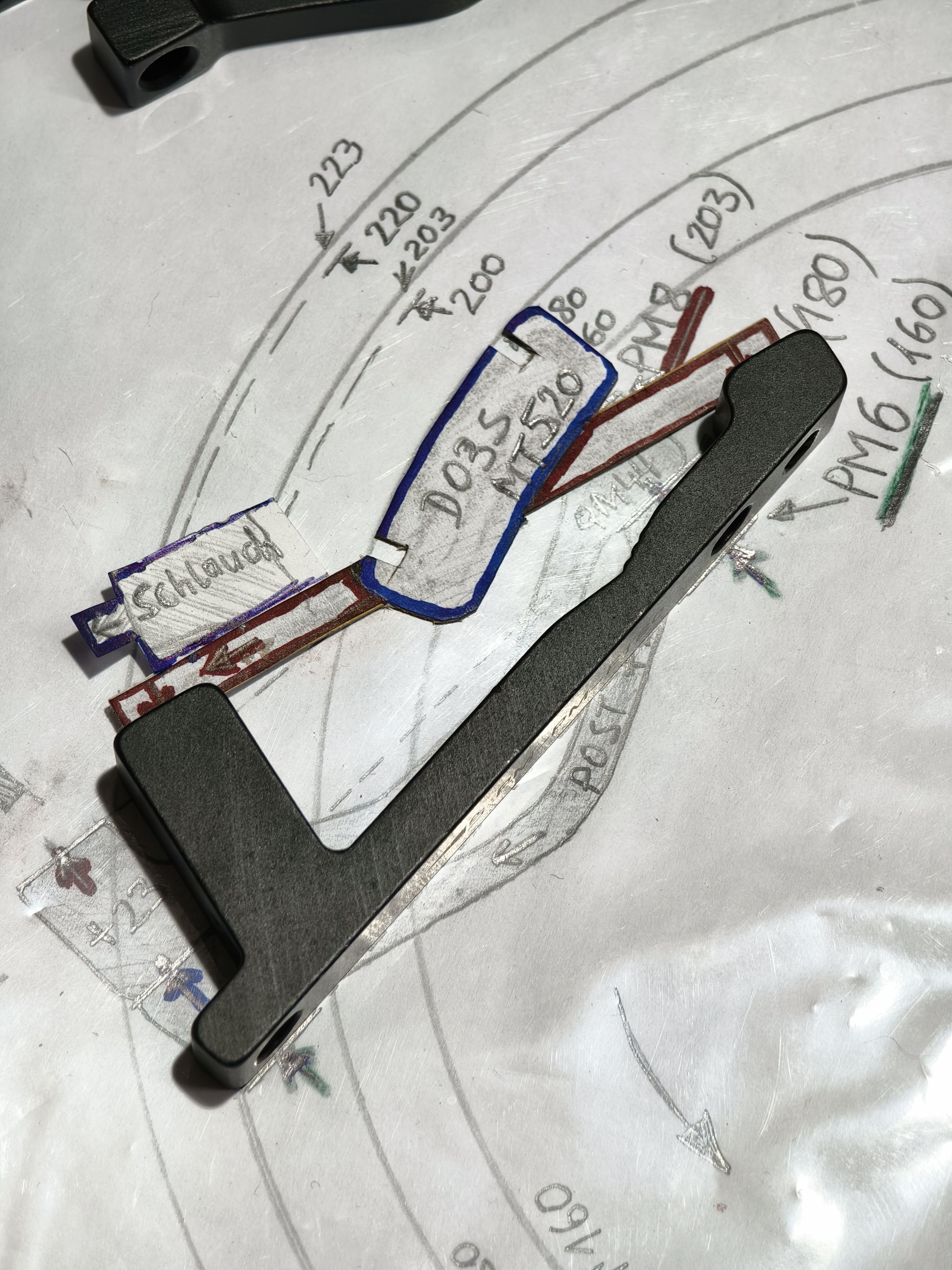

ext. geschraubter +20 Adaper für 160>180 dreht zu weit bei Verwendung auf 203>223
ext. geschraubter +20 Adaper für 160>180 passt exakt bei Verwendung 160>180

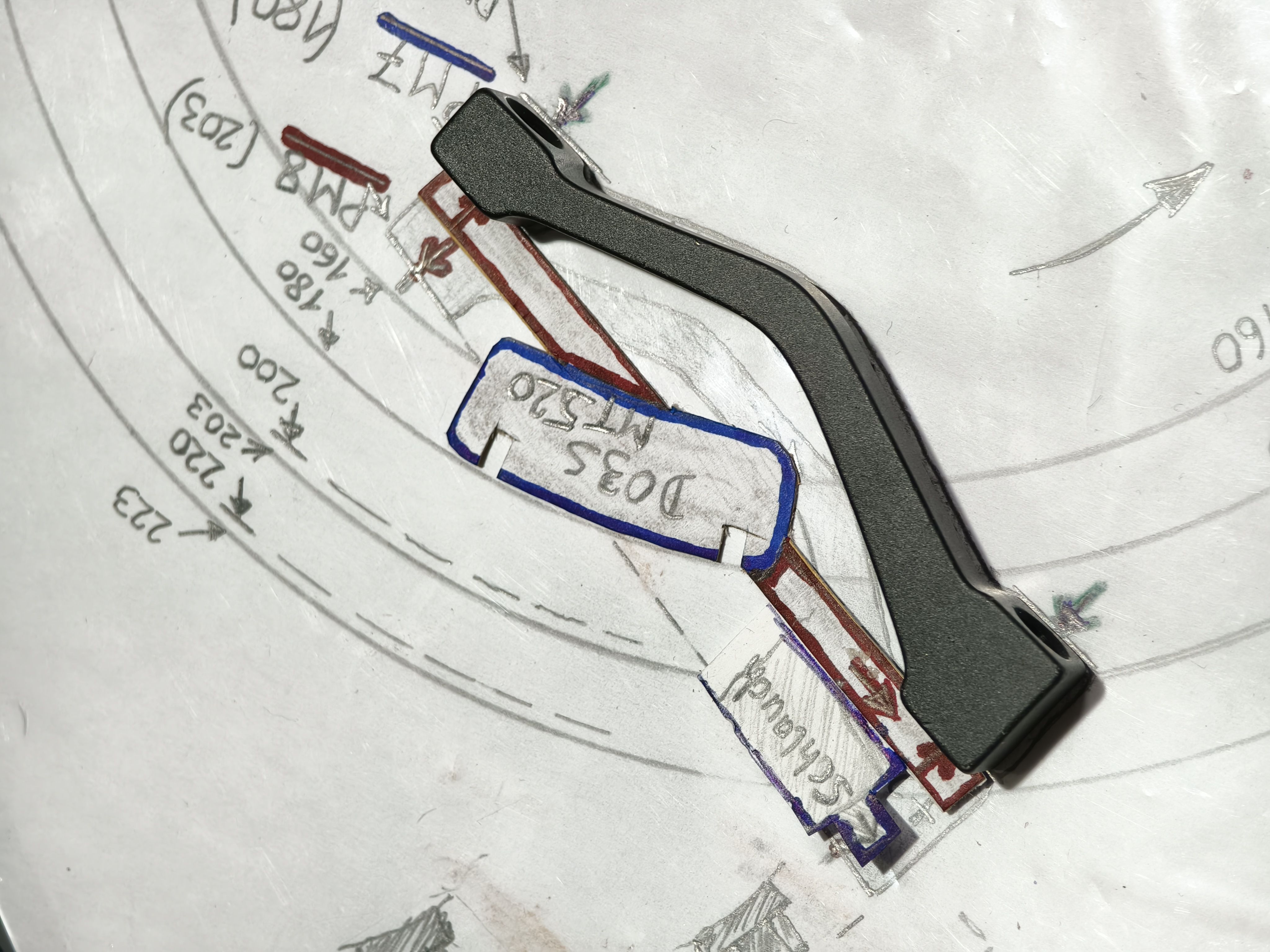

mit geschraubter +20 Adapter bei 160>180 passt gut
mit geschraubter +20 Adapter bei 203>223 passt auch gut

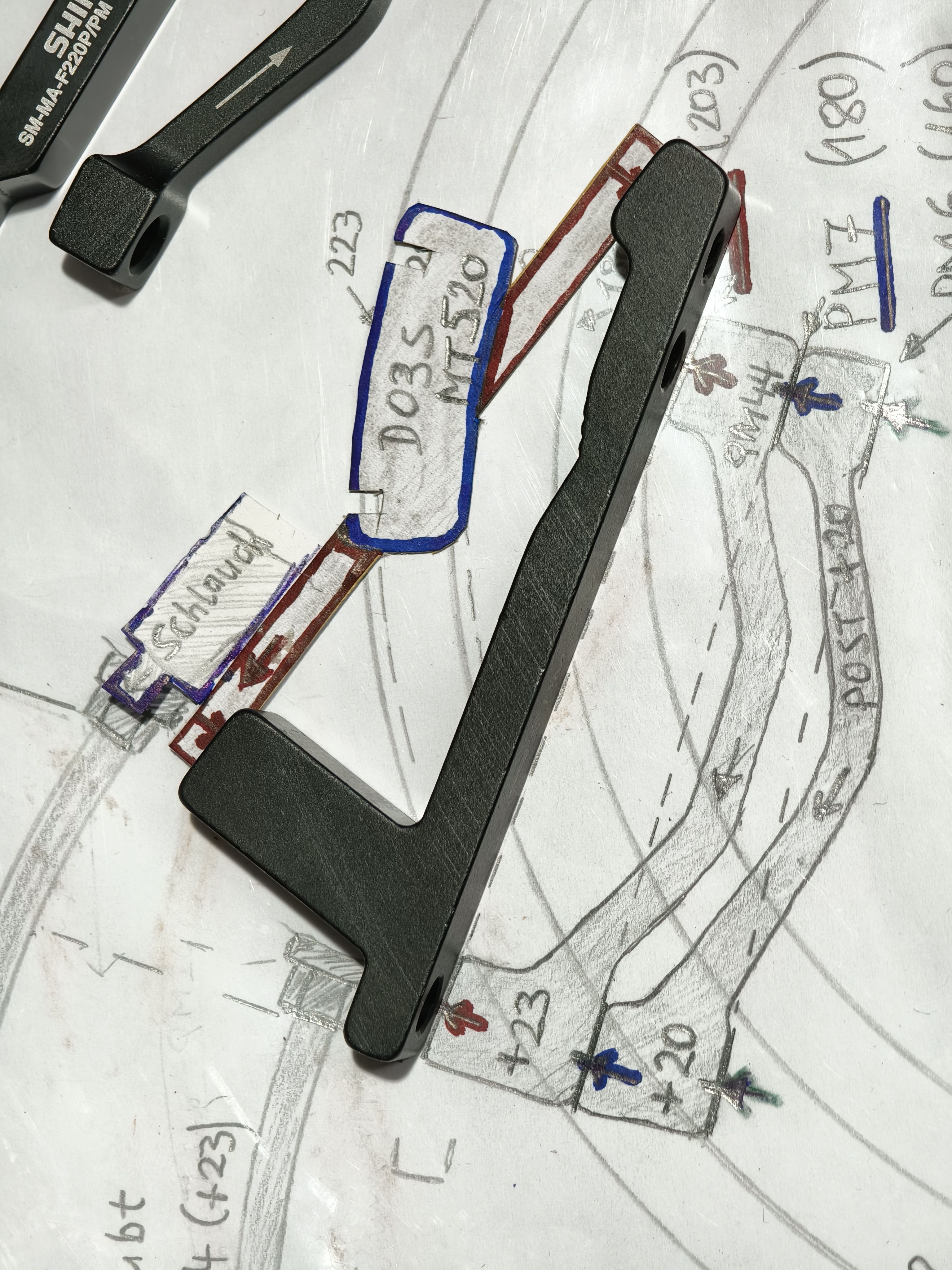

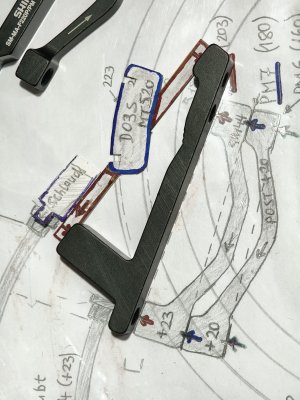

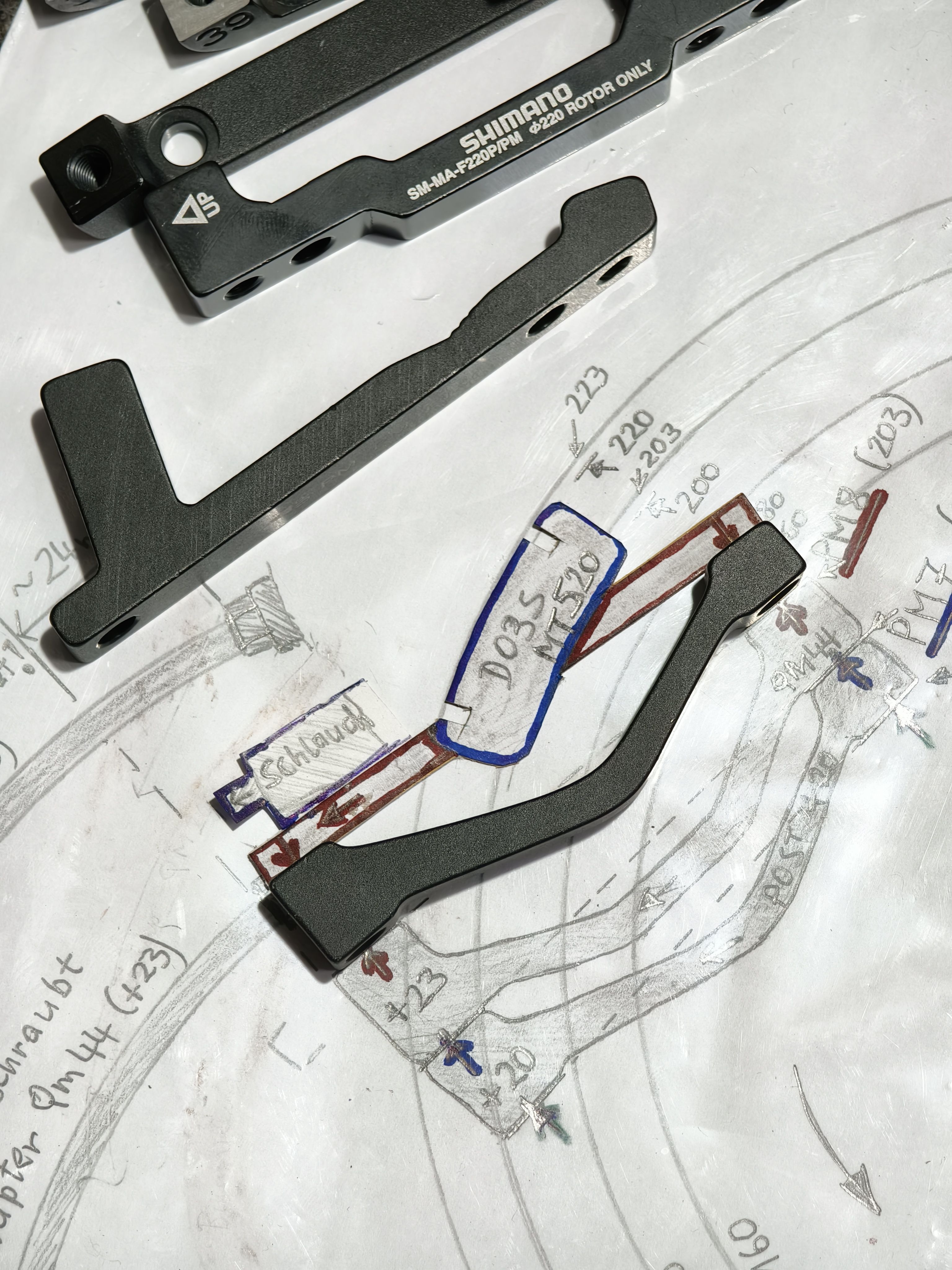

ganz links +20 daneben zwei +23 Adapter (Änderungen der Höhe und auch seitlicher Versatz)

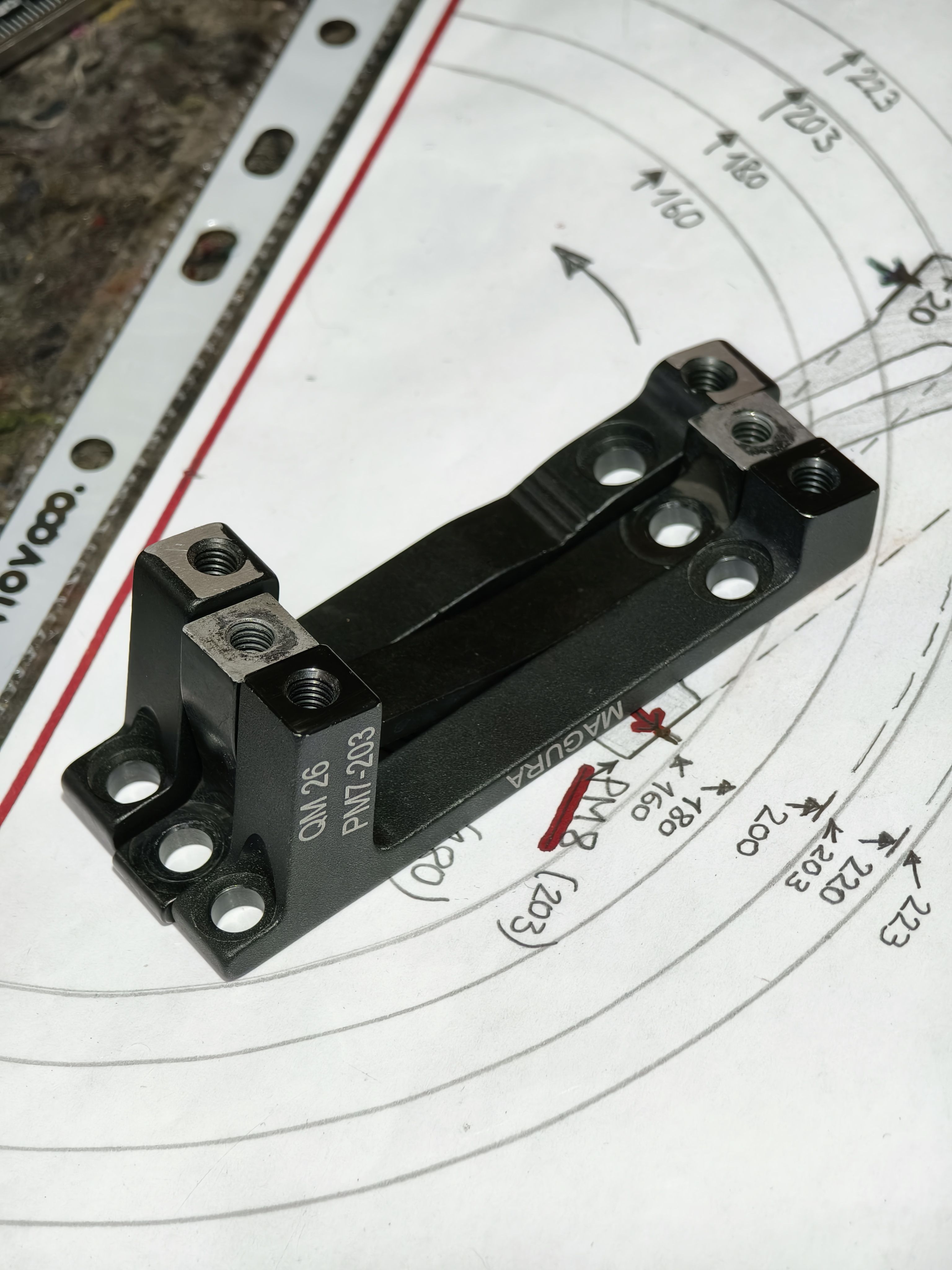

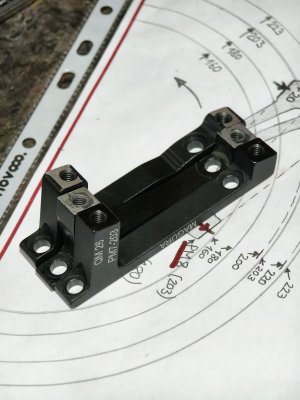

auch bei +23 mit geschraubten Adapter gegen +23 extern geschraubten Adapter gibt es eine unterschiedliche Achsverdrehung (auf PM8, rechte Kugelschreibermarkierung ist mit ext. geschraubten Adapter, der mit geschraubte Adapter korrigiert relativ parallel zur Scheibe)

Novemberkind schrieb:
Jetzt sehe ich aber dass viele Hersteller für 200 auf 220 andere Adapter anbieten als für 180 auf 200?!
Zum Vergrößern anklicken....
Die Erklärung ist: 200mm ist ein Maß, das ausschließlich SRAM verwendet.
Und SRAM verwendet seinen eigenen PM-Standard - der nur mit SRAM Bremsen perfekt passt.
Alle anderen Bremssättel sitzen nicht tangential bündig auf einer ZEB, sondern rund ein Grad aus der Flucht.
Mit einem 200->220 Adapter sitzt auch eine Magura/Shimano/Hope… Bremse wie angegossen auf einer ZEB.

Genaueres findest Du bei peterverdone.com zu dem Thema.

Jurgen_M schrieb:
Die Erklärung ist: 200mm ist ein Maß, das ausschließlich SRAM verwendet.
Und SRAM verwendet seinen eigenen PM-Standard - der nur mit SRAM Bremsen perfekt passt.
Alle anderen Bremssättel sitzen nicht tangential bündig auf einer ZEB, sondern rund ein Grad aus der Flucht.
Mit einem 200->220 Adapter sitzt auch eine Magura/Shimano/Hope… Bremse wie angegossen auf einer ZEB.

Genaueres findest Du bei peterverdone.com zu dem Thema.
Zum Vergrößern anklicken....
Dann sitzt ja mein Shimano Bremssattel auch ohne Adapter nicht in der Flucht und es wäre egal, solange ich einen durchgeschraubten + 20-Adapter nehme.

Giant schrieb:
Ich schaue, was der Koffer so aller her gibt...

Anhang anzeigen 70740
Zum Vergrößern anklicken....
wenn alles bestens funktioniert dann ist ja kein zwingender Bedarf da es sofort zu korrigieren

blos keinen schlafenden Riesen wecken, nicht dass es danach quietschen anfängt wenn Beilagscheiben unter legst;) (dann kriegst auch Probleme mit deiner Frau)

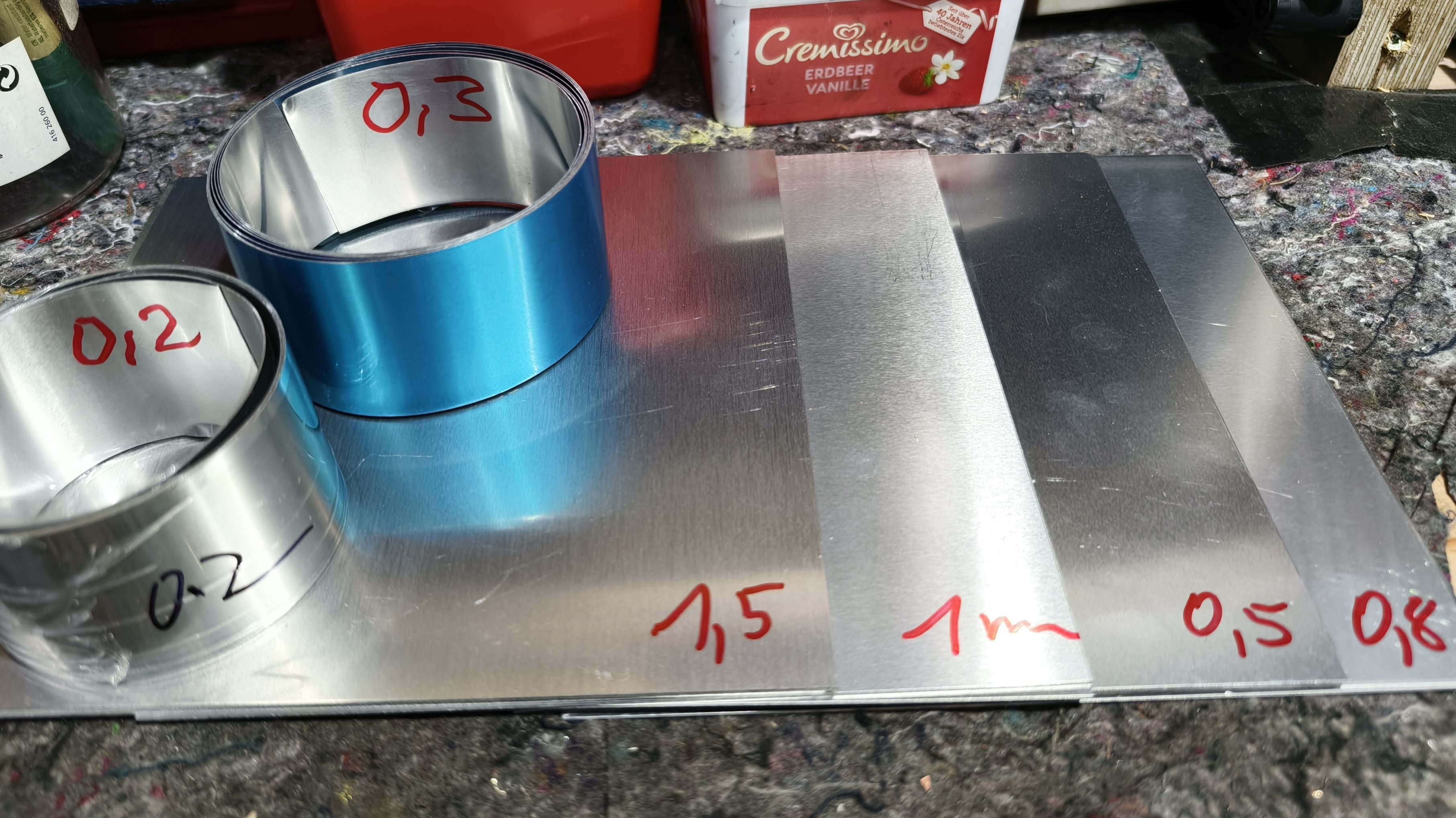

in meiner Kiste hab ich für solche Fälle verschieden dicke Alubleche (verschraub ich unter ext. befestigte Adapter) ganz genau bekommt man es ohnehin nicht hin da die Beläge sich etwas abdrehen und auch beim stärker bremsen nach oben wandern (je nach Spielraum beim Halteloch)

Lg Tirolbiker63

Alubleche

Heute ist das Wetter nicht das beste, da werde ich mal schauen, ob ich die Bremssättel bei meiner Frau etwas höher bekomme. Ausgleichscheiben habe ich einige dabei.

Tirolbiker63 schrieb:

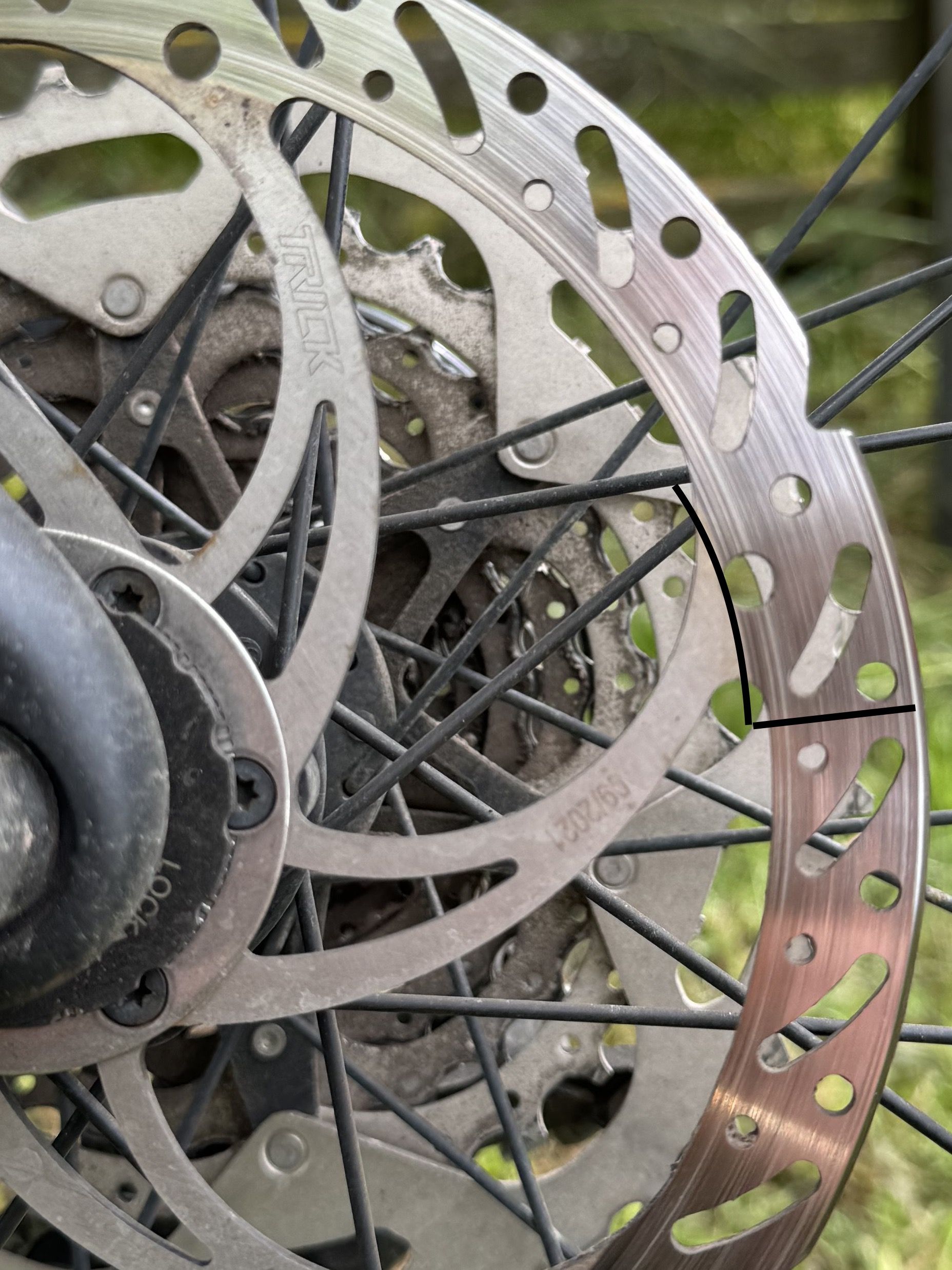

die Dächle hat schon eine grössere Fase, wenn der Belag an der Aussenkante passt kann man ohnehin nichts heraus holen, die TS HD ist eigentlich schon eher breit (ca. 15,5mm) da kommt man normalerweise gar nicht in die Stege hinein (ausser bei den breiten Magura Belägen)

Lg Tirolbiker63
Zum Vergrößern anklicken....
Die 2 Kolben Shimano oder Tektro Bremsen haben auch relativ hohe Beläge, ähnlich wie Magura. Die genaue Breite hab ich allerdings nicht im Kopf.

Habe letztens eine Shimano 2Kolben Bremse neu gemacht und 2 angefahrene Galfer Wave Scheiben verbaut. Die Scheibe hat vorher auf einer Shimano 4Kolben Anlage gelaufen, da hat man beim einbremsen schon gesehen das ca 2mm mehr Belag nach innen auf die Scheibe gehen.

LG Rakedo

Rakedo schrieb:
Die 2 Kolben Shimano oder Tektro Bremsen haben auch relativ hohe Beläge, ähnlich wie Magura. Die genaue Breite hab ich allerdings nicht im Kopf.

Habe letztens eine Shimano 2Kolben Bremse neu gemacht und 2 angefahrene Galfer Wave Scheiben verbaut. Die Scheibe hat vorher auf einer Shimano 4Kolben Anlage gelaufen, da hat man beim einbremsen schon gesehen das ca 2mm mehr Belag nach innen auf die Scheibe gehen.

LG Rakedo
Zum Vergrößern anklicken....

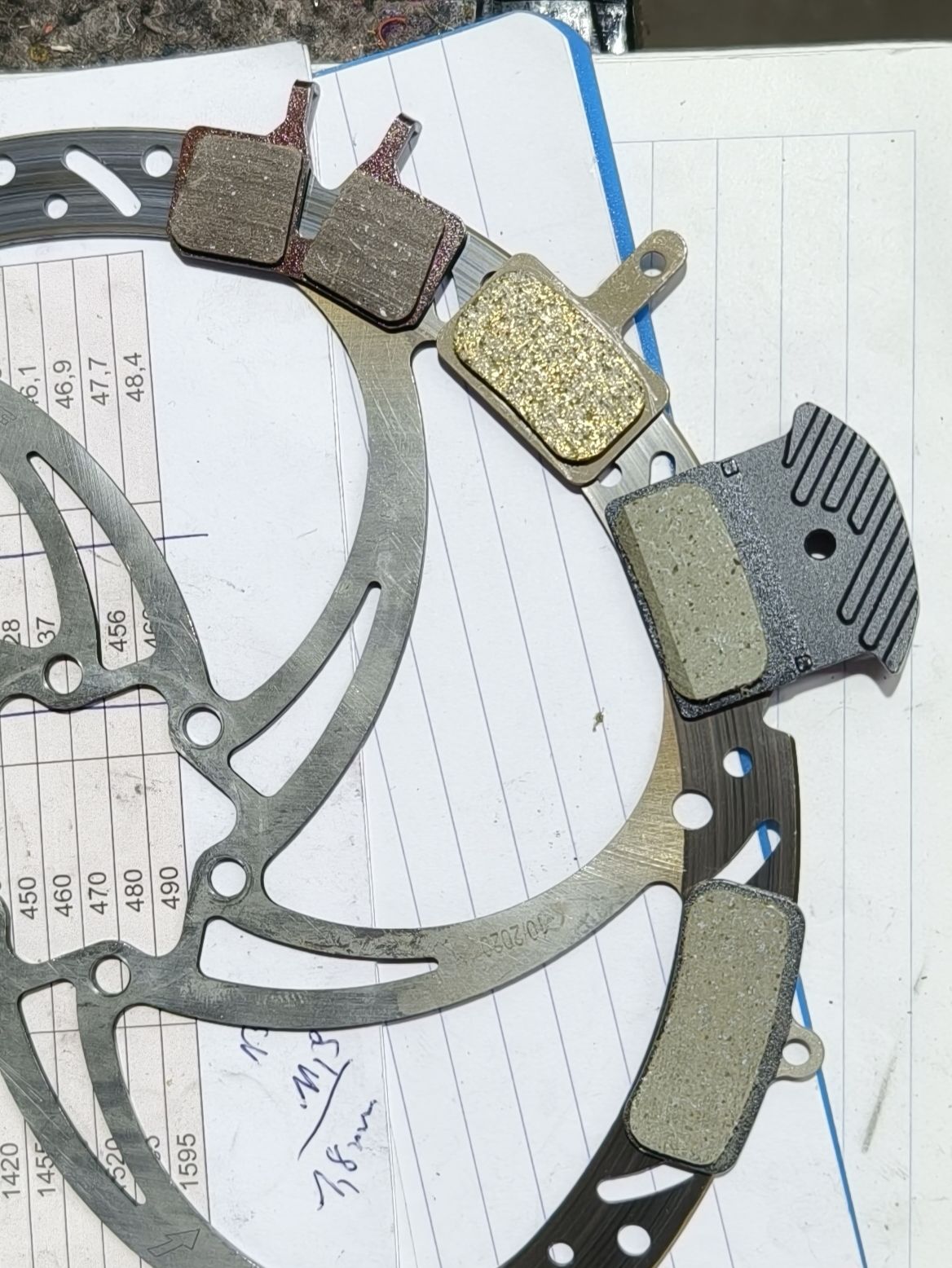

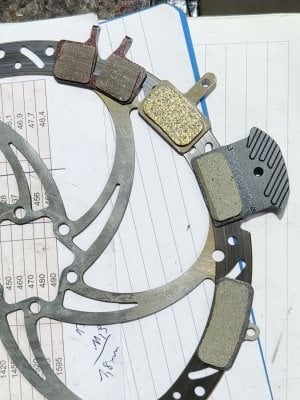

Shimanobeläge passen alle auf die TS HD (Reibhöhe um 15,5), sogar die alte B01S Form (ganz exakt)
4 Kolbenbeläge ca. 13,5
2 Kolbenbeläge ca. 13,75
2 Kolbenbeläge alte Form (B01S) ca. 15,5
grosser Magurabelag (einteilig) ca. 16,5
kleine Magura Beläge (zweiteilig) ca. 16,1 (aber breitere Fläche)

Lg Tirolbiker63


Tirolbiker63 schrieb:

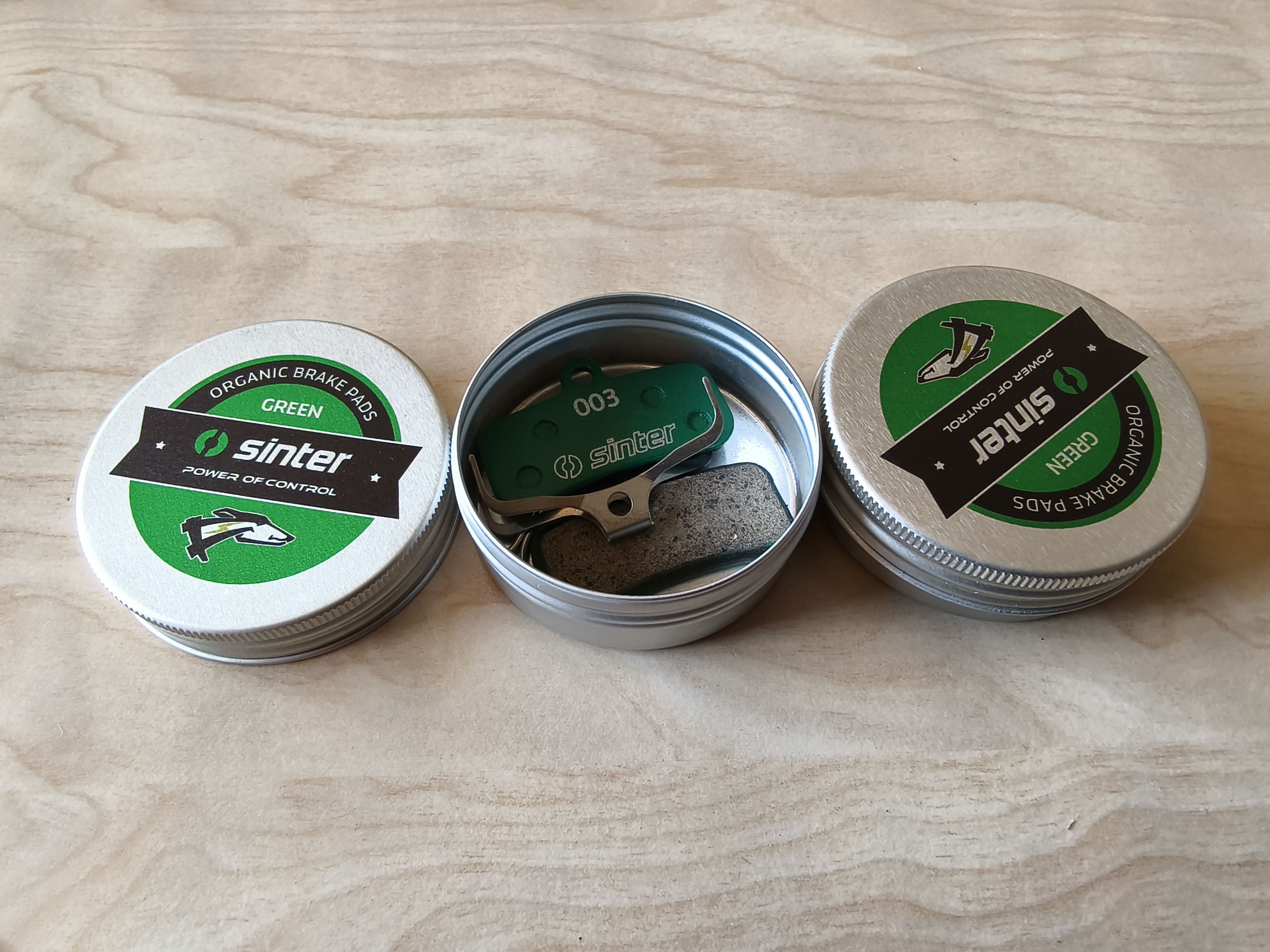

1. Beläge von Sinter
Zum Vergrößern anklicken....
Sehr gut! Bin gespannt.
Senci schrieb:
Bis jetzt ein sehr angenehmes Gefühl am Hebel, leise und laufen ruhig mit sehr viel power die sich aber gut dosieren lässt.
Zum Vergrößern anklicken....
Habe ich letztes Jahr getestet. Auch die Grünen mit der Hope V4 vented Scheibe.

Bremsgefühl und Kraft war ebenfalls super.
Geräusch sehr rau.

Die haben ja viele Varianten im Angebot, könnte eine spannende Alternative zu Galfer sein.

Giant schrieb:
Habe mal unsere Vermieter in Bovec gefragt. Die kennen die Marke nicht, obwohl in Slowenien gefertigt. Wie bist Du auf die gekommen?
Zum Vergrößern anklicken....
eigentlich durch diesen Bremsentest ,da wurde neben dem Originalbelag auch Sinter Green verwendet, dabei hatte eigentlich jede Bremsanlage bessere Bremswerte mit dem Sinter Green Belag als mit dem jeweiligen Originalbelag, so etwas macht mich dann doch neugierig

er ist allerdings zu teuer gegenüber H03A und Galfer schwarz, ich glaube nicht dass er eine Alternative zu meinen derzeitigen Belägen werden kann

Lg Tirolbiker63

Einen Swissstop Belag habe ich auch getestet und war nicht zufrieden. Ist aber schon etwas her. Ich glaube es waren die gelben RS Beläge die eine sehr große Fase haben. Man nutzt halt so nicht die gesamte Fläche des Belages und der Scheibe.

Hinten teste ich parallel zu den Sinter grün einen BBB Belag grün (Ebike). Gefällt mir bisher auch ganz gut. Preislich bewegen die sich um die 15€.

Die Sinter grün Beläge sind zwar gut aber sehr teuer.

Tirolbiker63 schrieb:
Shimanobeläge passen alle auf die TS HD (Reibhöhe um 15,5), sogar die alte B01S Form (ganz exakt)
4 Kolbenbeläge ca. 13,5
2 Kolbenbeläge ca. 13,75
2 Kolbenbeläge alte Form (B01S) ca. 15,5
Zum Vergrößern anklicken....
Zur weiteren Info:

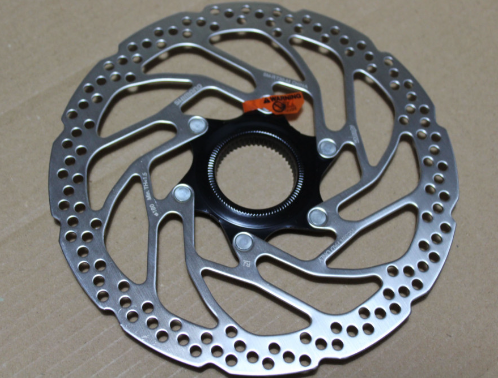

Die B01S wurden dann zu B03S, und aktuell zu B05S, sind alle organisch und z.B. für die SM-RT30 Stanzblechscheibe, wo sie zumindest am Hinterrad recht gut funktionieren o_O


Shimano 2-Kolben B05S-RX Resin Scheibenbremsbeläge​

  • Pad-Form: Breit
  • BR-TYP: 2-Kolben
  • Flexibles Compound
  • Weniger Lärm
  • Fokus auf kontrollierbare Leistung
  • Entwickelt für trockene und nasse Bedingungen
  • 3 Splinte enthalten
  • Nachfolgemodell von B03S
Richtig "Biss" haben die natürlich nicht, aber sie sind absolut lautlos, preiswert, und halten gefühlt ewig.

Neuerdings gibt es da aber noch etwas Neues, das ich unbedingt testen will:

Ferodo Allround Bremsbeläge für Shimano Deore/XT

Ferodo kenne ich vom Auto, waren immer gut, und hier nun als Metall-Harz-Mix, klingt vielversprechend :openedeyewink:

Wollte hier mal was "Normales" schreiben, dass ich Vorne Brakestuff Punch mit Galfer schwarz fahre ist eh klar, weil da brauche ich halt richtig Power :winkytongue:
