Canyon Spectral:ON 2022 - Erfahrungen, Umbauten, Tipps und Tricks

[KalleAnka]

Ich kann da immer noch nicht ganz folgen. Diese Hülse soll sich so verdrehen, dass die Sattelstütze da dran kommt? Wie soll das gehen, da geht doch ein Bolzen durch?



[Speedskater 1]

Ich kann da immer noch nicht ganz folgen. Diese Hülse soll sich so verdrehen, dass die Sattelstütze da dran kommt? Wie soll da gehen, da geht doch ein Bolzen durch?

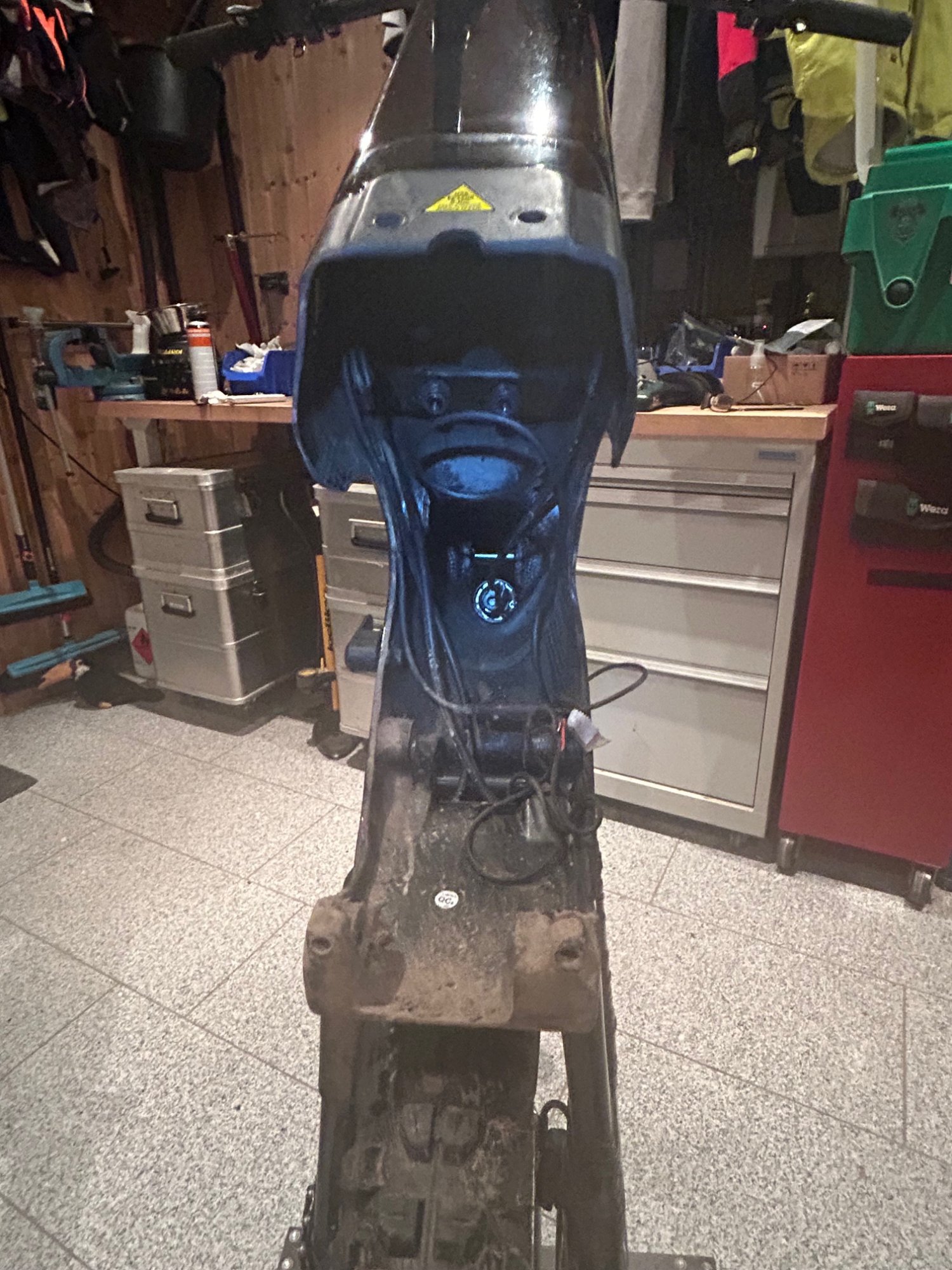

Anhang anzeigen 79911

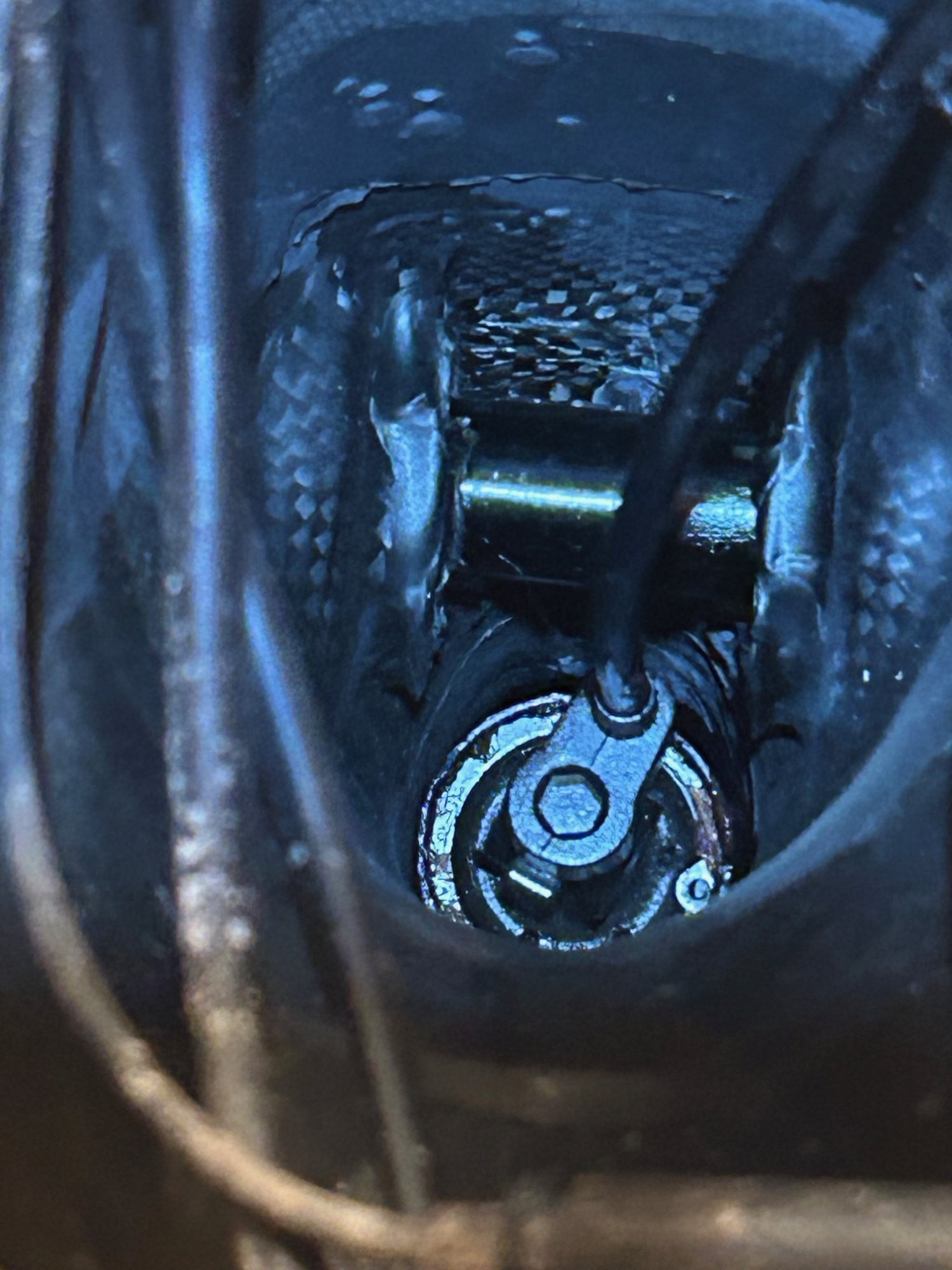

Anhang anzeigen 79910

Vielleicht ist die Hülse oval



[Oshiki]

Genau diese Hülle kann sich verdrehen. Sie hat eine Aussparung die auf dem Bild nicht zu erkennen ist.
Man sieht es bei den Ersatzteilen auf der Canyon Seite.



[KalleAnka]

Genau diese Hülle kann sich verdrehen. Sie hat eine Aussparung die auf dem Bild nicht zu erkennen ist.
Man sieht es bei den Ersatzteilen auf der Canyon Seite.

Hast Du da einen Link? In der Explosionszeichnung ist die Hülse nicht drauf.



[Bobbele55]

Ich kann da immer noch nicht ganz folgen. Diese Hülse soll sich so verdrehen, dass die Sattelstütze da dran kommt? Wie soll das gehen, da geht doch ein Bolzen durch?

Anhang anzeigen 79911

Anhang anzeigen 79910

Bei dir ist ja die Stütze weit weg von dem Bolzen bzw Hülse ( in der Höhe) entfernt , die kommt ja nicht annähernd ran



[DR_Z01]

Wie verdreht sich die Hülse? Die ist doch rund, wenn ich mich recht erinnere.

Die Hülse ist doch nur ein Abstandshalter zwischen den Lagern. Wenn der Lagerbolzen lose ist, dann kann die Hülse rotieren. Das macht sie dann auch beim festziehen. Scheinbar achtet man bei der Montage des Bikes nicht darauf. Man müsste ein Werkzeug haben welches in der Aussparung einhakt und die Hülse in der richtigen Position fest hält. Es ist schon ein Gefummele wenn man von oben die Hülse am Mitdrehen hindern will wenn man den Lagerbolzen fest zieht



[KalleAnka]

Bei dir ist ja die Stütze weit weg von dem Bolzen bzw Hülse ( in der Höhe) entfernt , die kommt ja nicht annähernd ran

Ne, die Stütze ist schon noch weiter da drin. Ist eine BikeYoke 213er. Bloß für das Bild nicht weiter eingesteckt.



[DR_Z01]

Ne, die Stütze ist schon noch weiter da drin. Ist eine BikeYoke 213er. Bloß für das Bild nicht weiter eingesteckt.

Ich denke, dass beim S-Rahmen die Abstände dort anders sind.



[hema2301]

Hab mir das gerade nochmal angeschaut, die Hülse kann man so verdrehen das die Stütze vorbeigleiten kann, so wie das eben hier beschrieben wurde.
Jetzt ist mir allerdings die Zughülse ziemlich weit ins Sattelrohr gerutscht. Habt ihr nen Trick wie ich das wieder rausbekomme? Nachschieben bringt nichts, da der Zug scheinbar irgendwo festklemmt. Im Notfall baue ich halt den Motor aus, das wollte ich allerdings eigentlich vermeiden.



[DR_Z01]

Hast du mal versucht bei ausgebautem Akku etwas nachzuschieben ?



[KalleAnka]

Da steckst Du einfach von der Lenkerseite einen Schaltzug rein und ziehst am anderen Ende die Zughülle aus dem Sattelrohr. Ist ganz einfach.



[hema2301]

Da steckst Du einfach von der Lenkerseite einen Schaltzug rein und ziehst am anderen Ende die Zughülle aus dem Sattelrohr. Ist ganz einfach.

Es ist schon ein Zug verbaut. Allerdings ist mir der ins Sattelrohr gerutscht und ich bekomme ihn nicht mehr raus



[Speedskater 1]

Es ist schon ein Zug verbaut. Allerdings ist mir der ins Sattelrohr gerutscht und ich bekomme ihn nicht mehr raus

Er kapiert es nicht, Kalle mach ihm eine Zeichnung



[KalleAnka]

Es ist schon ein Zug verbaut. Allerdings ist mir der ins Sattelrohr gerutscht und ich bekomme ihn nicht mehr raus

Verstehe ich nicht. An der Lenkerseite, also am Remotehebel wird der Zug doch wohl noch erreichbar sein. Oder verwechselt Du vielleicht Zug und Hülle?



[hema2301]

Er kapiert es nicht, Kalle mach ihm eine Zeichnung

Nein er kapiert es nicht! Aber danke für das nette Kommentar. Wie gesagt ist schon eine hülle verbaut in der steckt auch ein Zug allerdings hängt die Hülle aber Übergang von zum Sattelrohr auch nachschieben von oben bringt nichts.



[hema2301]

Verstehe ich nicht. An der Lenkerseite, also am Remotehebel wird der Zug doch wohl noch erreichbar sein. Oder verwechselt Du vielleicht Zug und Hülle?

Nein auch der Zug ist an der Seite in die Hülle gerutscht. Naja egal, ich werde es hinbekommen. Danke für die Hilfe!



[Speedskater 1]

Nein auch der Zug ist an der Seite in die Hülle gerutscht. Naja egal, ich werde es hinbekommen. Danke für die Hilfe!

Schiebe einen Zug mit Nippel von der Lenkerseite rein und ziehe ihn bem Sattelrohr raus, dann kannst du den Bautenzug nachziehen.



[DR_Z01]

Wenn der Zug den Nippel auf der Seite der Sattelstütze hat, wie das meistens der Fall ist, und beides ist im Nirwana verschwunden, dann hilft nur noch Ausbau des Motors.
Kapiert ihr das nicht



[KalleAnka]

Kapiert ihr das nicht

Wie soll das denn gehen? Wenn die eine Seite abreißt, kann die andere ja nicht auch gleichzeitig abreißen. In der Mitte wird der Zug ja wohl nicht reißen. Das bedeutet, der Zug bleibt immer länger als die Hülle, muss also auf einer Seite rausgucken.



[DR_Z01]

Wie soll das denn gehen? Wenn die eine Seite abreißt, kann die andere ja nicht auch gleichzeitig abreißen. In der Mitte wird der Zug ja wohl nicht reißen. Das bedeutet, der Zug bleibt immer länger als die Hülle, muss also auf einer Seite rausgucken.

Wer sagt denn, dass der Zug gerissen ist. Er ist komplett unterhalb des Sitzrohres im Nirvana verschwunden. Das reicht dann
